La EchidnaBlack2 es una placa autónoma basada en la arquitectura Arduino: es compatible con Arduino Nano y Arduino UNO. Lleva integrados los sensores y actuadores más habituales en el aula, así que se puede usar en cuanto se conecta al ordenador, sin montar circuitos.
Características
- Placa autónoma compatible con Arduino Nano y Arduino UNO.
- Sensores integrados: pulsadores, joystick, acelerómetro, luz, temperatura y micrófono.
- Actuadores integrados: LED, LED RGB y audio.
- Flexible: entradas y salidas disponibles para conectar complementos.
- 8 entradas conductivas tipo Makey Makey (MkMk).
- Conector para un módulo Bluetooth.
Los datos de cada sensor, actuador y conector están en las características técnicas.

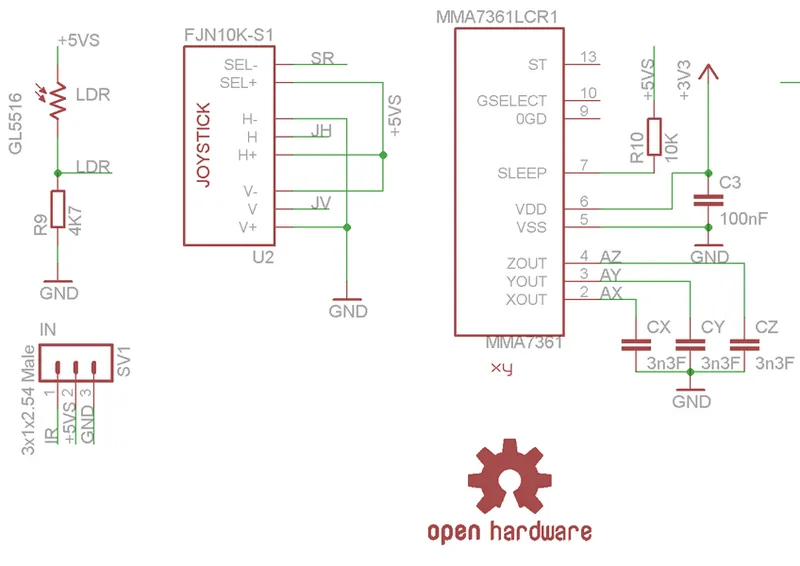

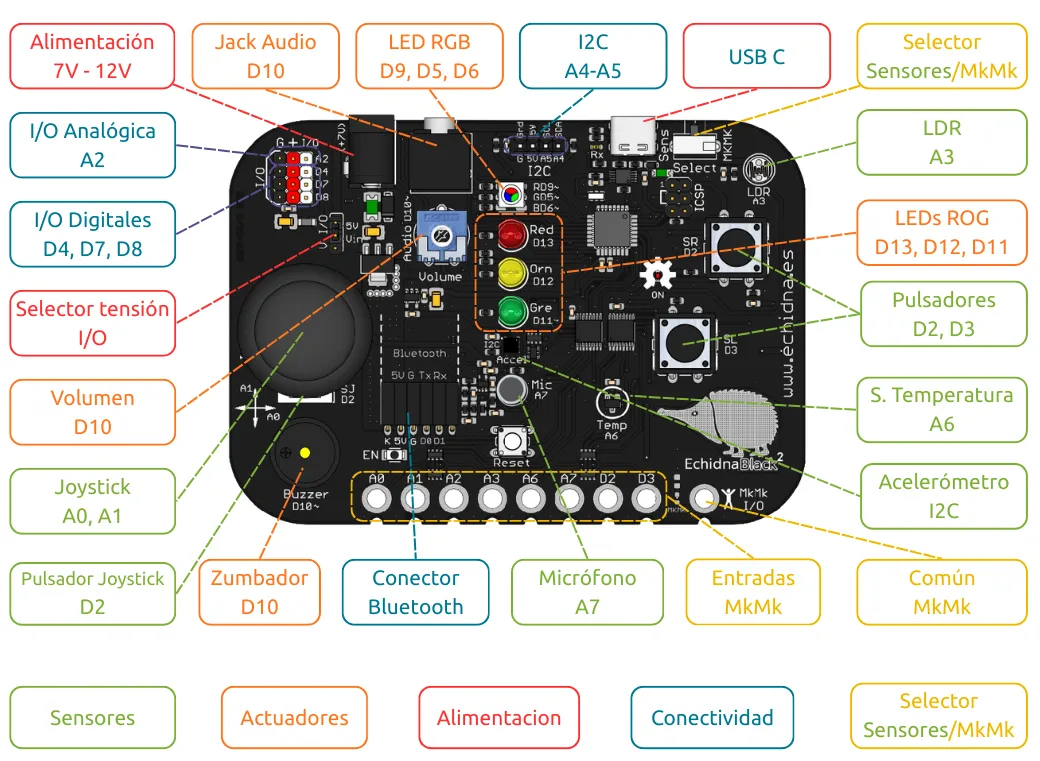

Esquema de componentes
Este esquema muestra dónde está cada componente en la placa y a qué pin va conectado:
Algunos pines se comparten entre los sensores y las entradas MkMk: qué funciona en cada posición del selector se explica en Modo sensores / Modo MkMk.
Para conectar la placa al ordenador hace falta un cable USB-C. Las formas de alimentarla se explican en Alimentación.
Componentes

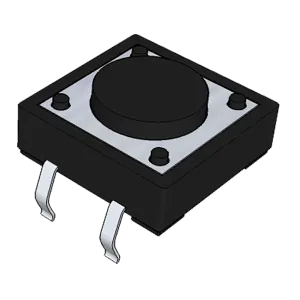

EntradaPulsadores
Los dos pulsadores de la EchidnaBlack2, SR y SL, en los pines D2 y D3, cómo funcionan y cómo se leen con EchidnaML.

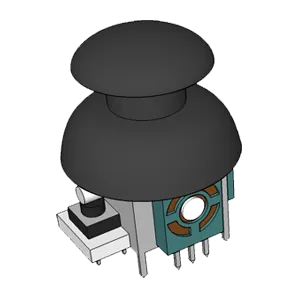

EntradaJoystick
El joystick de la EchidnaBlack2, con sus ejes X e Y en los pines A0 y A1 y un pulsador en D2, cómo funciona y cómo se lee con EchidnaML.

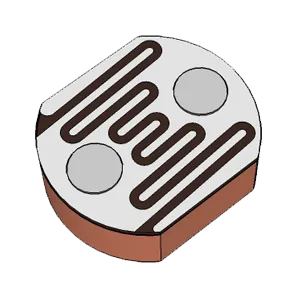

EntradaSensor de luz LDR
El sensor de luz de la EchidnaBlack2, una LDR en el pin A3, cómo funciona y cómo se lee con EchidnaML, con valores de 0 a 1023.

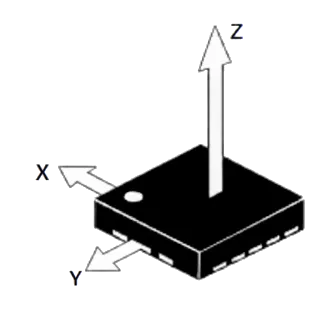

EntradaAcelerómetro
El acelerómetro de la EchidnaBlack2, que mide la inclinación y los movimientos bruscos en los ejes X, Y y Z, y cómo se lee con EchidnaML.

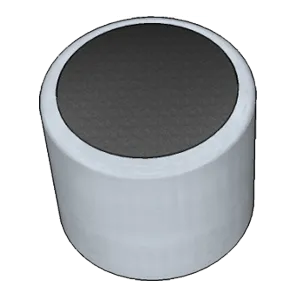

EntradaMicrófono
El micrófono de la EchidnaBlack2, en el pin A7, cómo funciona, cómo se lee con EchidnaML y cómo suavizar su señal con una media.

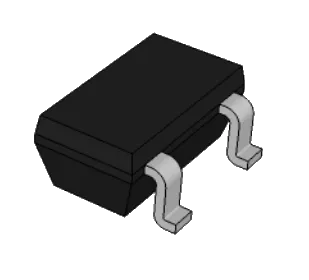

EntradaSensor de temperatura
El sensor de temperatura de la EchidnaBlack2, un MCP9700T en el pin A6, cómo funciona y cómo se lee en grados Celsius con EchidnaML.

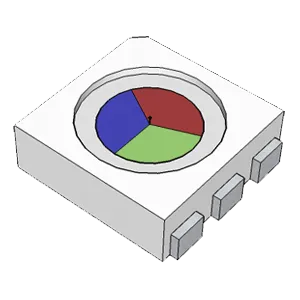

SalidaLED RGB
El LED RGB de la EchidnaBlack2, con sus LED rojo, verde y azul en los pines D9~, D5~ y D6~, y cómo se mezclan colores con EchidnaML.

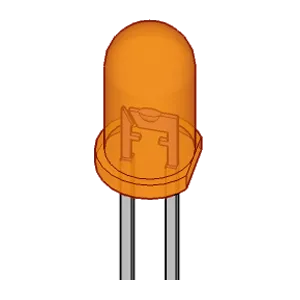

SalidaLEDs ROG
Los tres LED de la EchidnaBlack2 (verde, naranja y rojo), sus pines D11~, D12 y D13 y cómo se programan con EchidnaML.

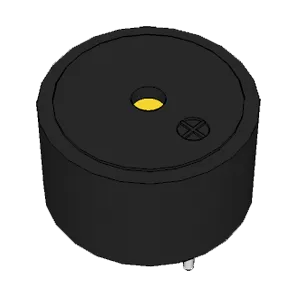

SalidaAudio
Las salidas de audio de la EchidnaBlack2, el zumbador y el jack, con su control de volumen, en el pin D10~, y cómo se usan con EchidnaML.

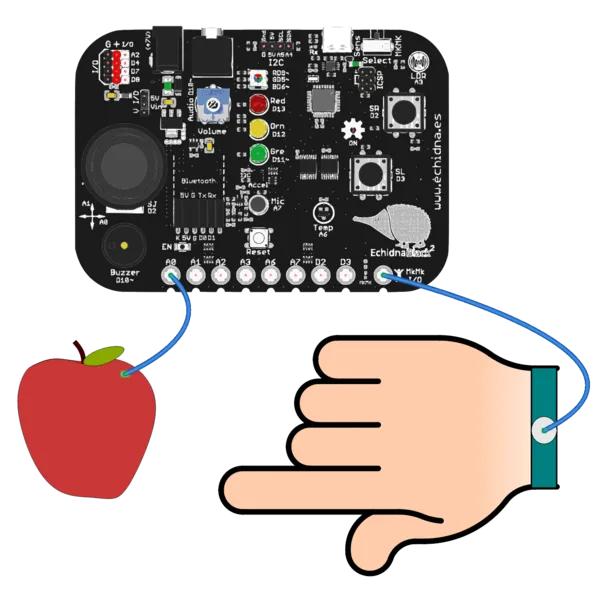

EntradaConexiones MkMk
Las 8 entradas conductivas tipo Makey Makey de la EchidnaBlack2, cómo se activa el modo MkMk y cómo se usan con EchidnaML.
Más sobre la placa
Características técnicas
Datos técnicos de la placa EchidnaBlack2: microcontrolador, sensores, actuadores, conectores con sus pines, consumo y certificaciones.

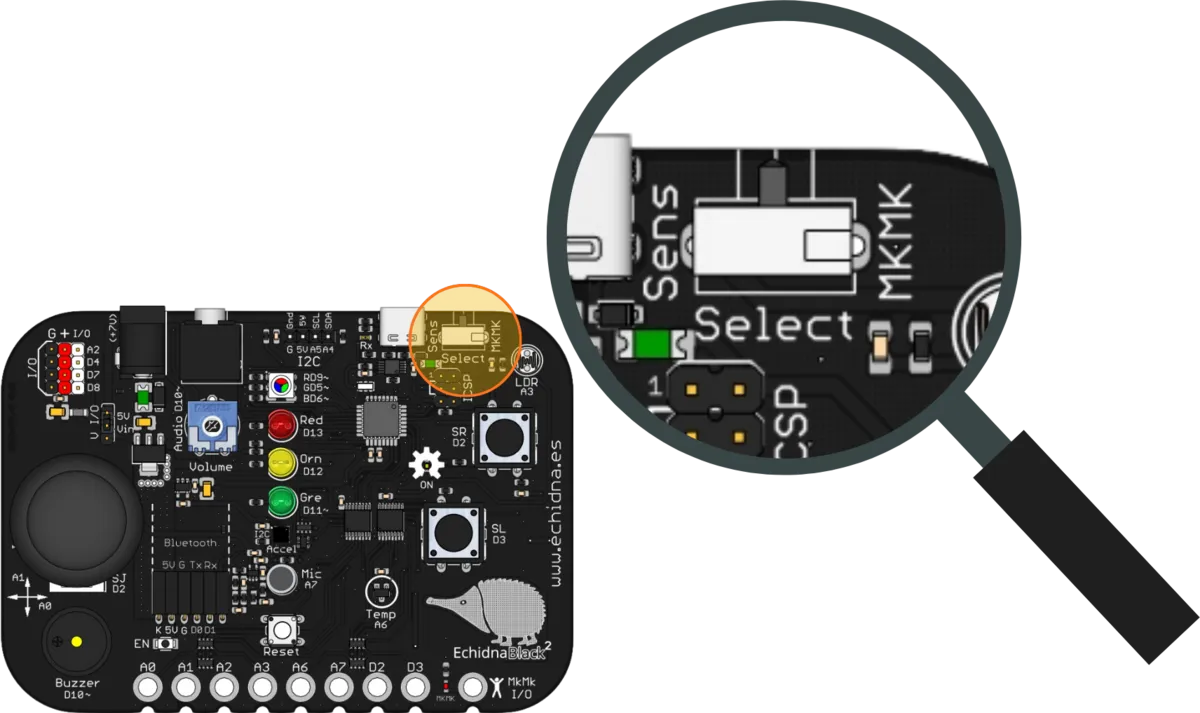

Modo sensores / Modo MkMk
Los dos modos de funcionamiento de la EchidnaBlack2, cómo se elige cada uno con el conmutador y qué componentes funcionan en cada modo.

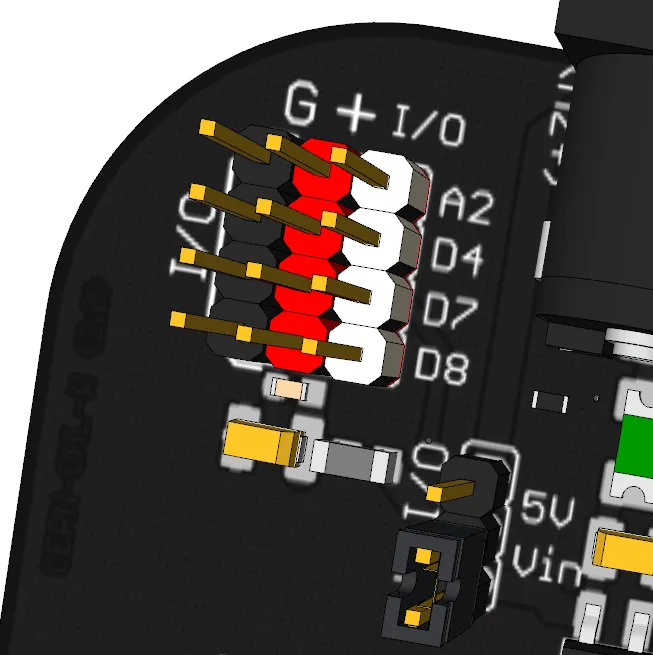

Alimentación
Las dos formas de alimentar la EchidnaBlack2, por USB-C o por el jack, y cómo elegir con el selector de dónde reciben la energía las entradas y salidas.

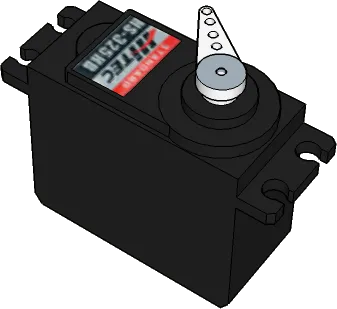

Complementos
Servomotores y sensores que no vienen con la EchidnaBlack2 y se conectan a sus entradas y salidas A2, D4, D7 y D8 para ampliar los proyectos.
