La EchidnaBlack2 tiene dos modos de funcionamiento: el modo sensores y el modo MkMk. Algunos pines de la placa se comparten entre los sensores integrados y las entradas MkMk, y el modo decide cuáles de ellos funcionan.
El conmutador
El modo se elige con un conmutador, rotulado Select, en la parte superior derecha de la placa:
- hacia la izquierda (Sens), modo sensores;
- hacia la derecha (MkMk), modo MkMk.

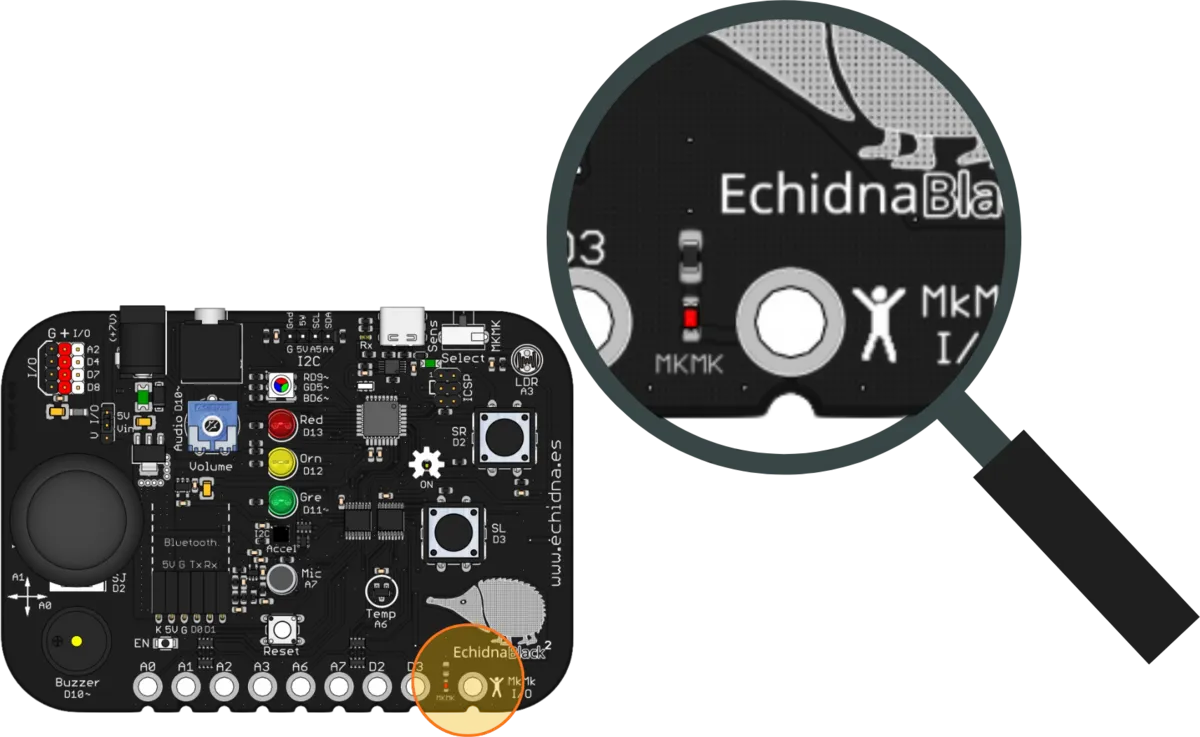

Atención: cuando el modo MkMk está activo, se enciende un LED rojo de aviso en la parte inferior de la placa.

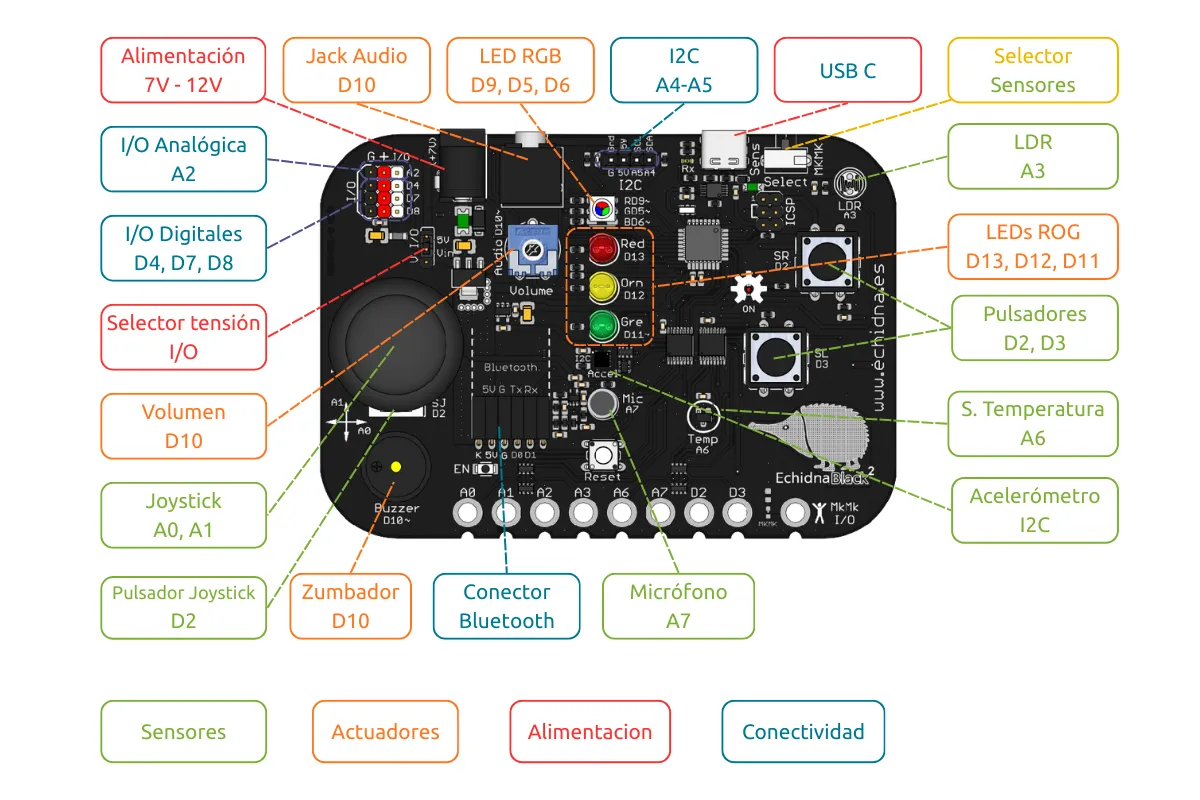

Modo sensores
Lee todos los sensores integrados: los pulsadores SR y SL, el joystick con su pulsador, el sensor de luz, el sensor de temperatura, el micrófono y el acelerómetro. También funcionan todas las conexiones de entrada y salida, incluidas las I2C.
Las entradas MkMk no funcionan en este modo.

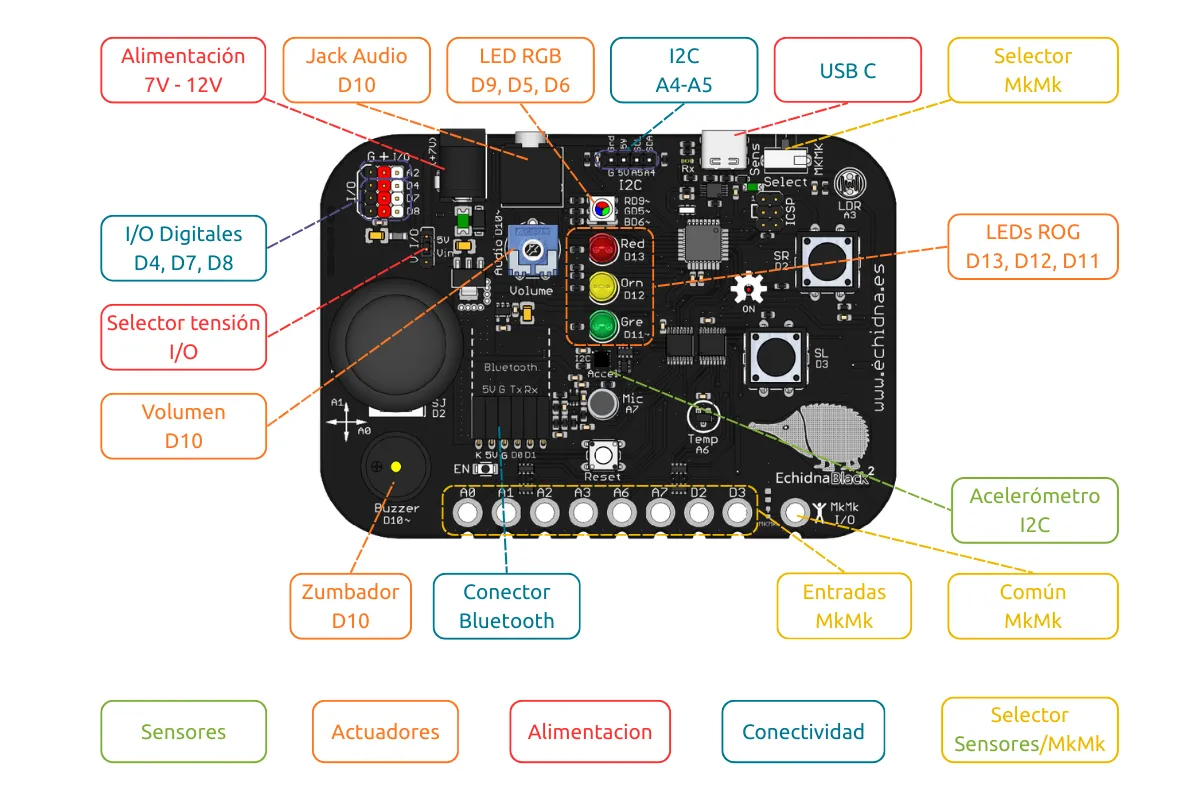

Modo MkMk
Da acceso a las 8 entradas conductivas tipo Makey Makey (MkMk) y a las entradas que no se usan en este modo: el acelerómetro, el conector I2C y las entradas y salidas digitales D4, D7 y D8.
Los sensores que comparten pin con las entradas MkMk dejan de funcionar.
Qué cambia en cada modo
| Pin | Modo sensores | Modo MkMk |
|---|---|---|
| A0 | Joystick, eje X | MkMk0 |
| A1 | Joystick, eje Y | MkMk1 |
| A2 | Entrada y salida analógica A2 | MkMk2 |
| A3 | Sensor de luz (LDR) | MkMk3 |
| A6 | Sensor de temperatura | MkMk4 |
| A7 | Micrófono | MkMk5 |
| D2 | Pulsador SR y pulsador del joystick | MkMk6 |
| D3 | Pulsador SL | MkMk7 |
En los dos modos funcionan igual:
- todos los actuadores: los LEDs, el LED RGB y el audio;
- el acelerómetro y el conector I2C (A4 y A5);
- las entradas y salidas digitales D4, D7 y D8;
- el conector Bluetooth.
