La EchidnaBlack2 tiene un LED RGB que puede encenderse de casi cualquier color, mezclando rojo, verde y azul.
Descripción
El LED RGB es un único componente con tres LED independientes, rojo, verde y azul, dentro de la misma cápsula. Su nombre viene de Light Emitting Diode (diodo emisor de luz) y de Red, Green, Blue (rojo, verde y azul).

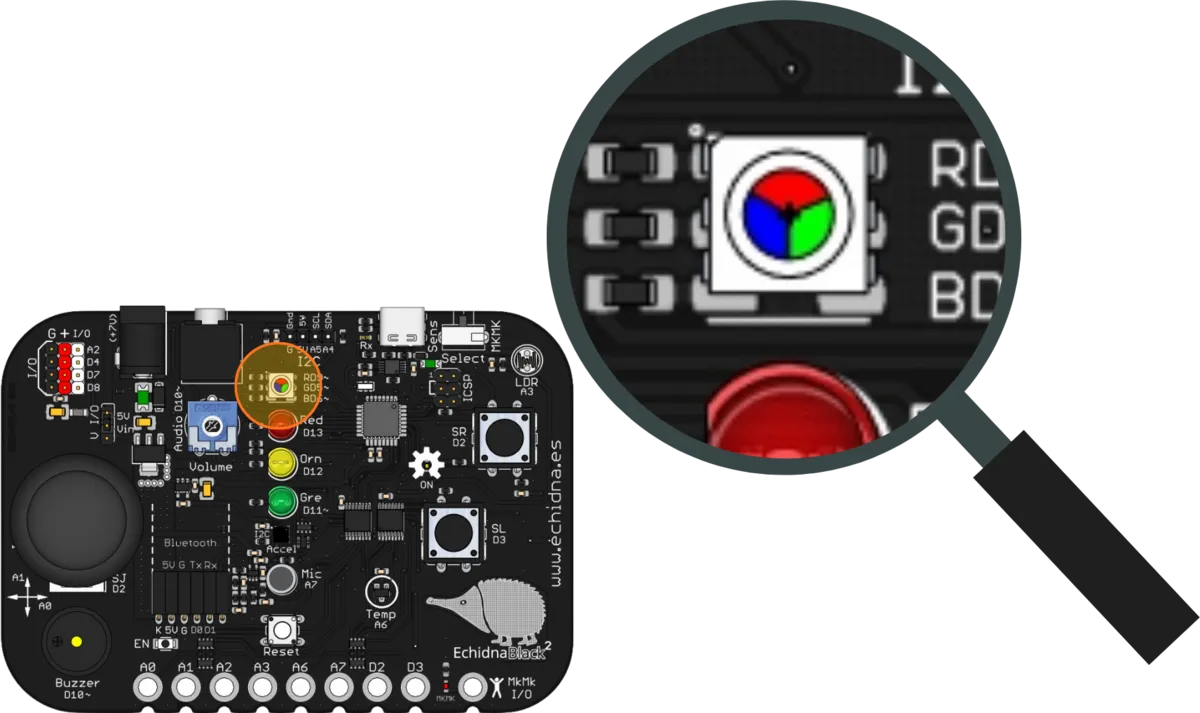

En la placa está en la parte superior, con sus pines rotulados al lado: R D9~, G D5~ y B D6~.
Funcionamiento
El brillo de cada uno de los tres LED se ajusta por separado con PWM (modulación por ancho de pulso), con un valor de 0 (apagado) a 255 (máxima intensidad).
Mezclando los tres colores con distintas intensidades se obtienen los demás. Como cada color tiene 256 niveles, en total hay 256 × 256 × 256 = 16 777 216 combinaciones: más de 16 millones de colores.
Cada LED se conecta con una resistencia en serie que limita la corriente; en la placa ya están incluidas.
Cómo se programa

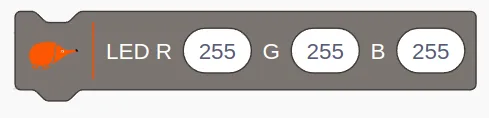

En EchidnaML, el color del LED RGB se controla con este bloque, en el que se da a cada LED un valor de 0 a 255:

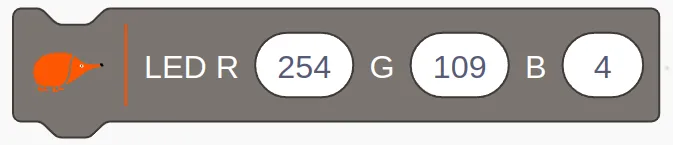

Por ejemplo, para reproducir el naranja de Echidna se usan estos valores:
Ejemplos
Termómetro de colores

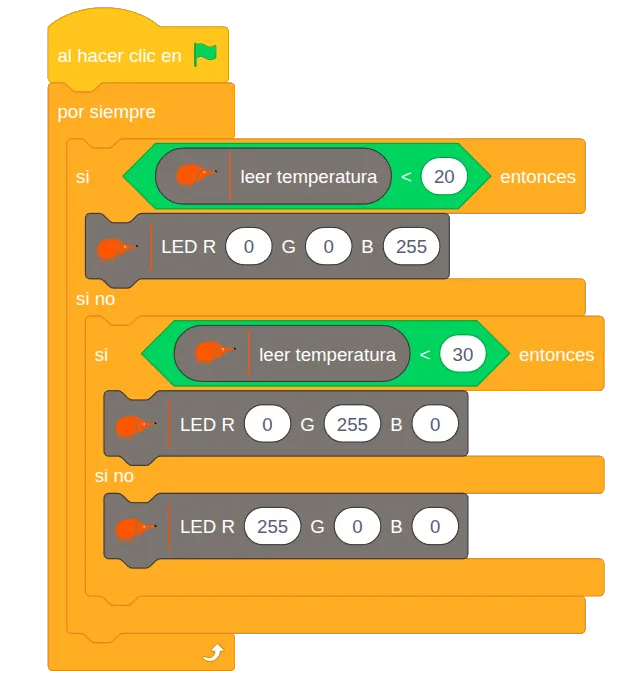

El LED RGB cambia de color según la temperatura que mide el sensor de temperatura, como un termómetro visual. El programa comprueba sin parar:
- si la temperatura es menor que 20 °C (frío), enciende el LED en azul;
- si no, y es menor que 30 °C (temperatura media), lo enciende en verde;
- si no (más de 30 °C, calor), lo enciende en rojo.
Recorremos los 16,7 millones de colores

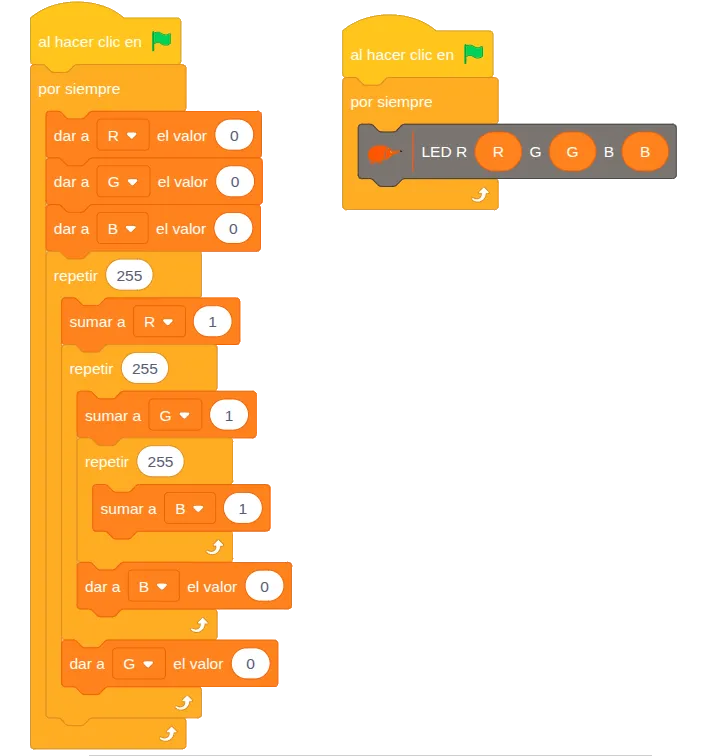

El programa recorre todas las combinaciones de color. Tiene dos partes que funcionan a la vez:
- la primera usa tres variables, R, G y B, y tres bucles repetir, uno dentro de otro: para cada valor de rojo recorre todos los de verde y, para cada uno de ellos, todos los de azul;
- la segunda enciende sin parar el LED RGB con los valores de esas tres variables.
Así el LED va mostrando, uno tras otro, los más de 16,7 millones de colores.
