La EchidnaBlack2 tiene un micrófono que capta el sonido del ambiente. Con él se pueden hacer, por ejemplo, medidores de ruido para el aula.
Descripción
El micrófono es un transductor acústico-eléctrico: convierte las vibraciones del sonido en una señal eléctrica gracias al efecto piezoeléctrico. Al recibir una onda sonora, su material piezoeléctrico genera una señal eléctrica con las mismas características (frecuencia y amplitud) que el sonido captado.

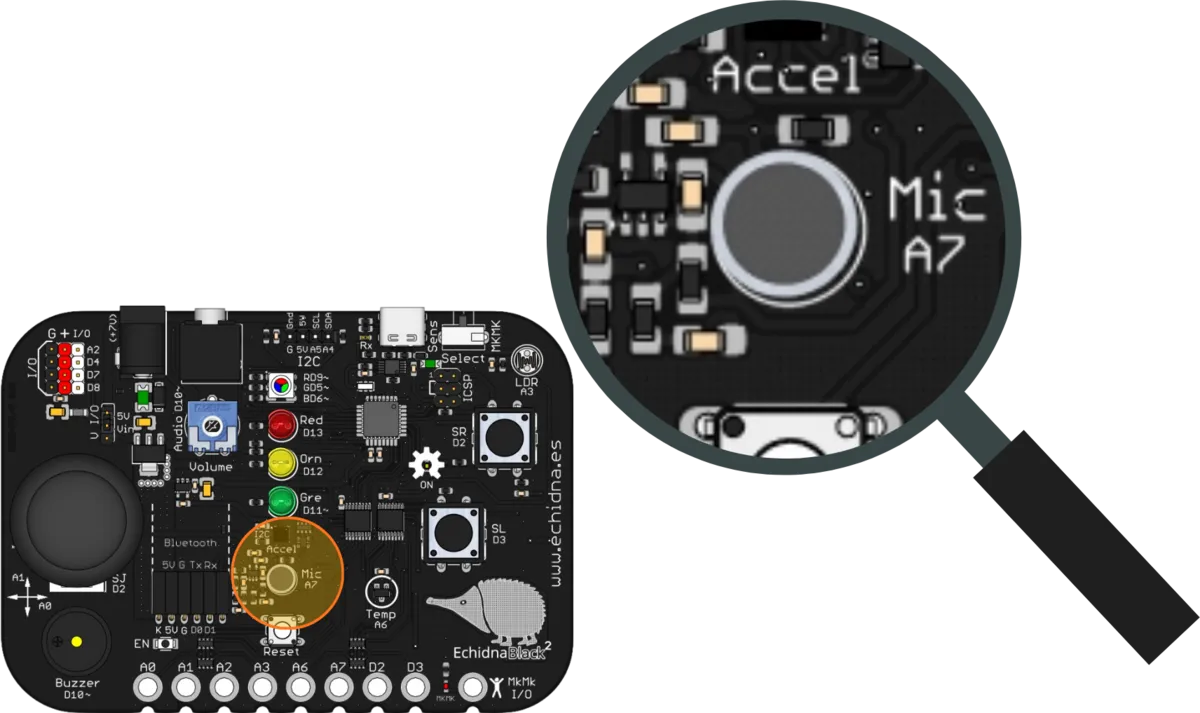

En la placa está rotulado Mic A7, junto al acelerómetro.
Funcionamiento
La señal del micrófono reproduce directamente el sonido recibido, así que cambia constantemente: es una señal analógica compleja y muy variable. Para trabajar con ella hay dos opciones:
- procesarla, por ejemplo calculando la media de varias lecturas;
- o usarla solo para detectar la intensidad del sonido.
Puente de soldadura

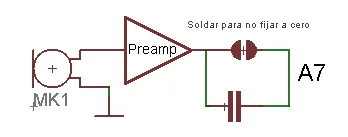

La señal del micrófono pasa por un preamplificador antes de llegar a la entrada A7. Entre los dos hay un puente de soldadura, en paralelo con un condensador, que permite elegir cómo llega la señal:

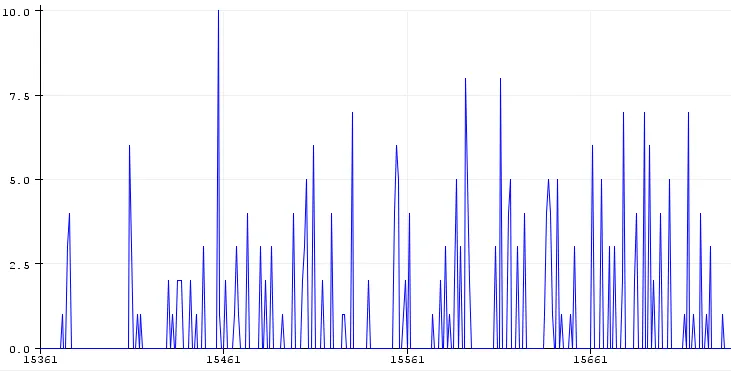

Sin soldar (así viene la placa), la señal pasa por el condensador y queda fijada a cero: con silencio, la lectura es 0, y con sonido solo aparecen picos hacia arriba.

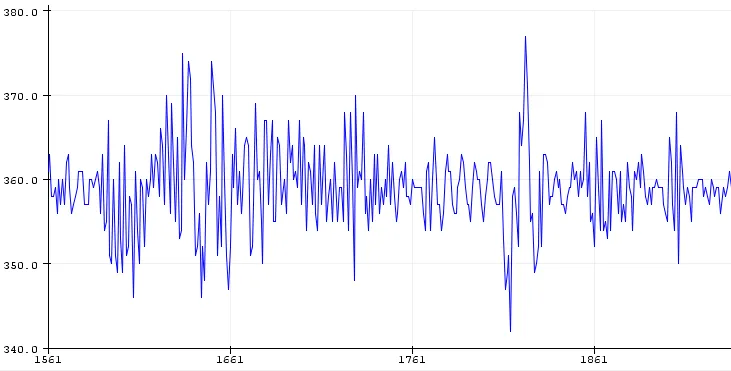

Soldando el puente, el condensador queda anulado y la señal pasa a estar centrada en 1,75 V, que en la entrada analógica son unos 360. El sonido la hace subir y bajar alrededor de ese valor, así que se ve la onda completa.

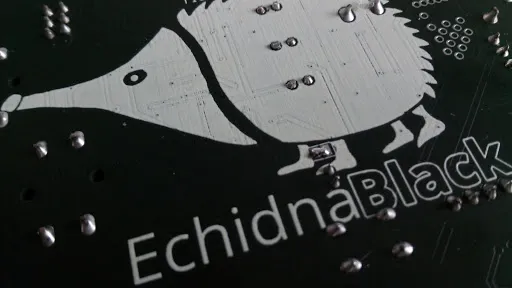

El puente está en la cara inferior de la placa, entre las patas delanteras del equidna dibujado.
Cómo se programa

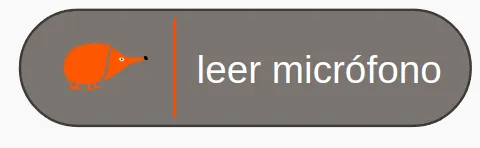

En EchidnaML, el micrófono se lee con este bloque. Si marcas su casilla, verás el valor en pantalla:
Devuelve valores bajos con silencio o poco sonido y altos con sonidos intensos, entre 0 (sin sonido) y 1023 (sonido muy intenso). Con el puente de soldadura soldado, el silencio da unos 360 y el sonido hace variar la lectura por encima y por debajo de ese valor.
Ejemplos

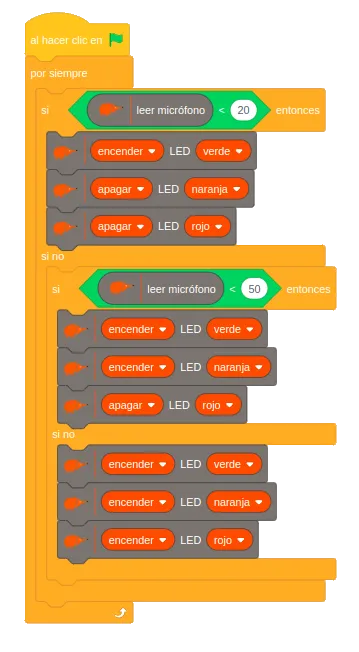

Vúmetro
La placa funciona como un semáforo de ruido, que muestra con los LED la intensidad del sonido del ambiente:
- nivel bajo: si el micrófono da menos de 20 (silencio), se enciende solo el LED verde;
- nivel medio: entre 20 y 50, se encienden el verde y el naranja;
- nivel alto: por encima de 50, se encienden los tres.
Al probarlo, seguramente verás que los LED parpadean sin parar: es por la variabilidad de la señal del micrófono. El siguiente ejemplo lo soluciona.

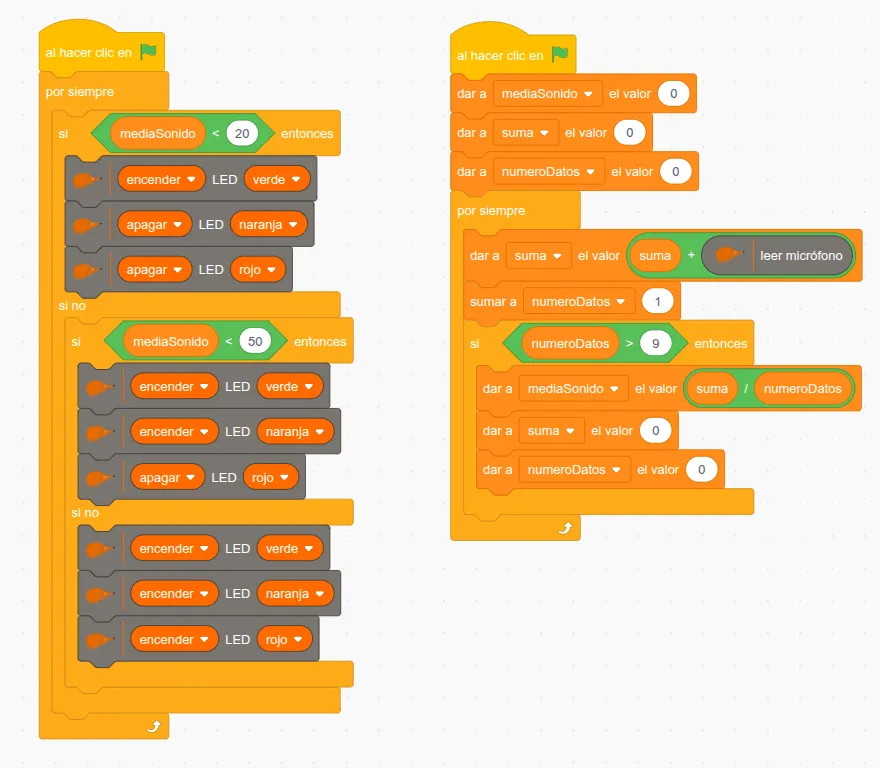

Vúmetro con media
Para que la señal sea más estable, conviene filtrarla. Una técnica sencilla es la media: tomar varias lecturas seguidas y calcular su promedio.
Para calcularla, el programa usa tres variables:
suma, que va acumulando las lecturas;numeroDatos, que cuenta cuántas lecturas lleva;mediaSonido, que guarda la media.
Cada diez lecturas, divide la suma entre el número de lecturas para obtener la media y vuelve a poner a 0 la suma y el contador. El vúmetro usa mediaSonido en lugar de la lectura directa, así que los LED cambian de forma más estable.
