2.9 Vúmetro

1. Qué vamos a hacer

Vamos a construir un vúmetro o semáforo de ruido, que muestra con los LED de la placa cuánto ruido hay a nuestro alrededor. Con silencio se encenderá solo el LED verde; si el ruido aumenta, se encenderá también el naranja; y si hay mucho ruido, se encenderán los tres LED.

1.1 Qué vamos a aprender

• A utilizar el micrófono para medir la intensidad del sonido.
• A usar un condicional si ... si no dentro de otro para distinguir tres niveles.
• A trabajar con umbrales numéricos para definir estados (silencio, ruido moderado y mucho ruido).
• A entender por qué algunas señales, como el sonido, cambian constantemente.

1.2 Qué vamos a usar

Componentes

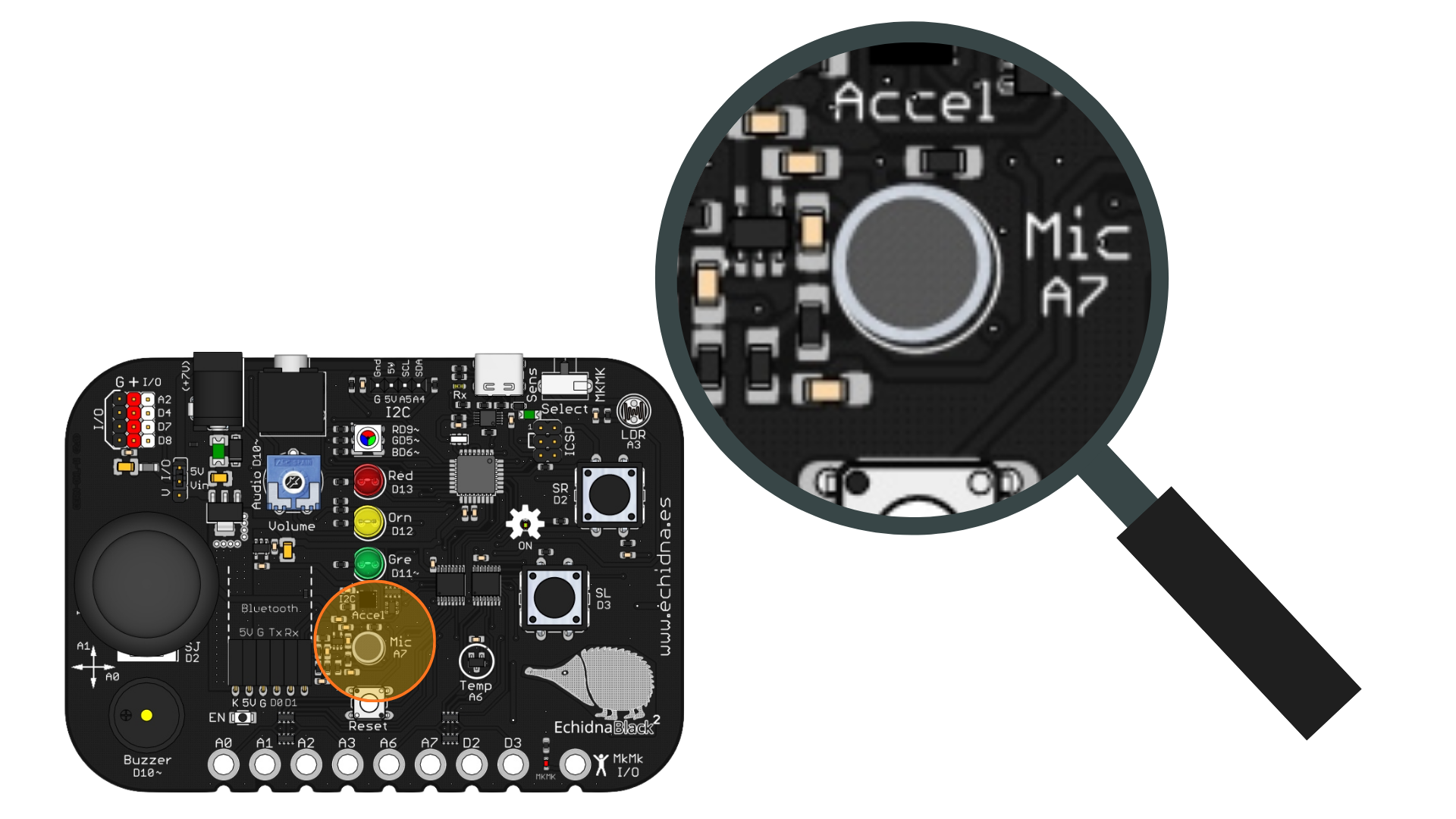

• Micrófono: Convierte las vibraciones del sonido en una señal eléctrica. Da valores bajos con silencio y valores más altos cuanto más intenso es el sonido, entre 0 y 1023.
• LED verde, naranja y rojo: Nos indicarán el nivel de ruido.

Programación

Para leer el micrófono usamos el bloque leer micrófono:

Si marcas la casilla que hay junto al bloque, verás en el escenario el valor que mide en cada momento.

2. Programamos

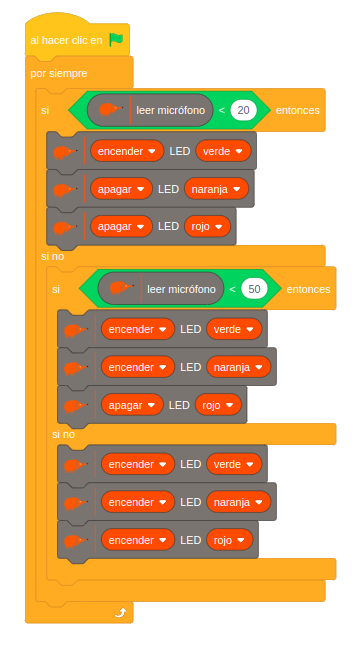

Revisamos continuamente el valor del micrófono y, según el nivel de ruido, encendemos o apagamos cada uno de los tres LED.

Cómo funciona:

El programa revisa continuamente:

SI el micrófono registra valores menores de 20 (silencio):
    --> Se enciende el LED verde y se apagan el naranja y el rojo.

SI NO:
    SI registra valores menores de 50 (entre 20 y 50, ruido moderado):
        --> Se encienden los LED verde y naranja y se apaga el rojo.

    SI NO (50 o más, mucho ruido):
        --> Se encienden los tres LED.

Es probable que veas que los LED parpadean aunque el ruido sea constante. Esto ocurre porque la señal del sonido cambia muy deprisa: el micrófono capta las vibraciones de la onda sonora y cada lectura da un valor distinto. En la primera propuesta de Mejóralo aprenderás a solucionarlo.

3. Mejóralo

Prueba a realizar algunas de estas mejoras en tu proyecto de forma autónoma:

1. Una lectura más estable: Para que los LED no parpadeen, en lugar de usar cada lectura del micrófono calcula la media de varias (por ejemplo, de 10) y usa esa media en los condicionales. Pista: necesitas una variable que vaya sumando las lecturas (suma) y otra que las cuente (numeroDatos); la media es suma / numeroDatos. Ayuda: puedes encontrar la programación en Archivo → Ejemplos → Vumetro_media_sonido.
2. Calibra tu aula: Observa qué valores mide el micrófono con silencio, hablando en voz baja y dando una palmada, y ajusta los umbrales (20 y 50) para que el vúmetro funcione bien en tu clase.
3. Vúmetro virtual en pantalla: Diseña un vúmetro en la pantalla: crea un objeto en EchidnaML con cuatro disfraces (sin barras, una, dos y tres barras) y haz que cambie de disfraz al mismo tiempo que se encienden los LED de la placa.
