2.1 Hola Mundo
1. Qué vamos a hacer

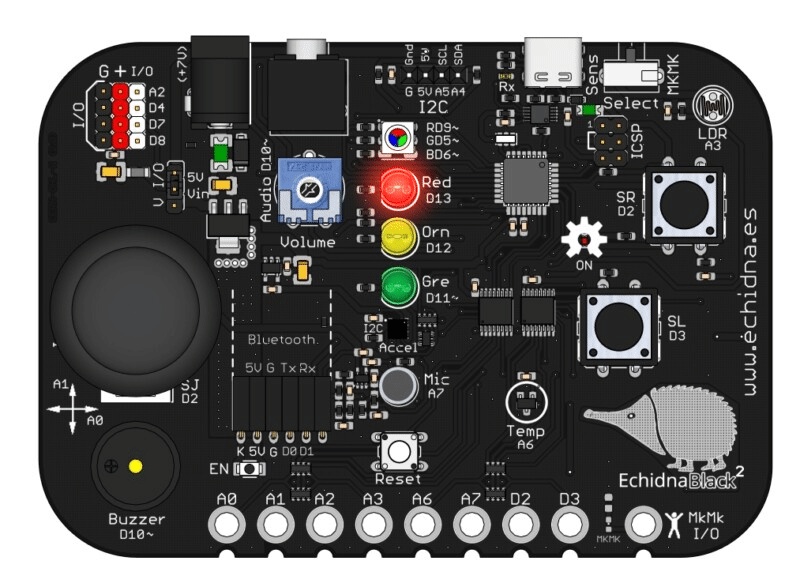

En este primer proyecto haremos que el LED rojo de la placa EchidnaBlack2 se encienda y se apague de forma continua (parpadeo).
1.1 Qué vamos a aprender
- A crear nuestro primer programa en EchidnaML.
- A utilizar bucles infinitos para realizar una programación cíclica (tareas que se repiten para siempre).
- A controlar el estado (encendido/apagado) de un componente de la placa.
1.2 Qué vamos a usar
Componentes
- LED rojo: Se enciende y se apaga para crear el parpadeo.
Programación
Para encender y apagar los LED usamos el bloque encender LED:
En el bloque puedes elegir si quieres encender o apagar el LED y qué LED: verde, naranja o rojo.
2. Programamos
Este programa utiliza un bucle continuo para ejecutar la siguiente secuencia lógica, creando un parpadeo constante en el LED rojo.

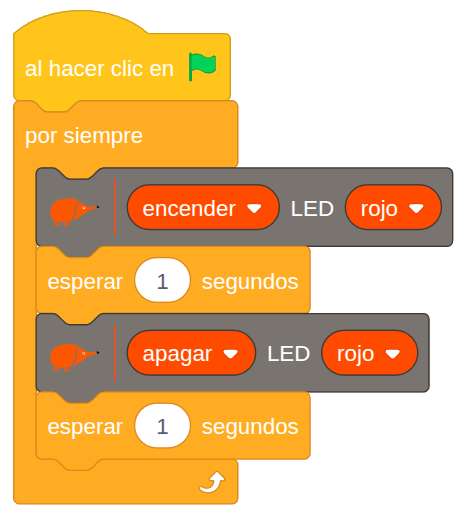

Construye el siguiente código arrastrando los bloques a tu área de trabajo:
Cómo funciona:
El programa empieza con el bloque al hacer clic en (bandera verde): todo lo que coloquemos debajo se ejecutará cuando pulsemos la bandera verde en EchidnaML.
El bloque por siempre crea un ciclo infinito que ejecuta los pasos en orden, de arriba a abajo:
encender LED rojo: Envía la señal para encender el LED.esperar 1 segundos: Mantiene el LED encendido durante un segundo.apagar LED rojo: Envía la señal para apagar el LED.esperar 1 segundos: Mantiene el LED apagado durante un segundo antes de volver al paso 1.
3. Mejóralo
Una vez que consigas hacer parpadear el LED, prueba a realizar estas modificaciones por tu cuenta:
- Ritmo rápido: Cambia el tiempo de espera a
0.2segundos. ¿Qué le ocurre al parpadeo? ¿Qué ocurre si sigues bajando el tiempo de espera? - Sombra de señal: Intenta que el LED esté encendido mucho tiempo (
2segundos) y apagado muy poco tiempo (0.1segundos). - LED virtual en pantalla: Crea un objeto en EchidnaML que cambie de disfraz para simular en la pantalla el mismo parpadeo que ocurre en la placa real. Pista: para sincronizar el objeto LED, lo podemos hacer mediante mensajes.
