2.6 Piano de frutas

1. Qué vamos a hacer

Vamos a convertir la entrada MkMk A0 de nuestra placa en una tecla de piano táctil. Cada vez que toques la entrada (o un objeto conductor conectado a ella), el ordenador emitirá una nota musical.

1.1 Qué vamos a aprender

• A detectar la conductividad eléctrica de objetos cotidianos usando el modo Makey Makey (MkMk).
• A conectar cables de cocodrilo en los conectores externos de la placa.
• A entender cómo funciona un circuito cerrado a través de nuestro propio cuerpo.
• A reproducir notas musicales y sonidos desde el software.

1.2 Qué vamos a usar

Componentes

• Entrada MkMk A0: Conector táctil para detectar pulsaciones o conductividad.
• Conector común MkMk I/O (5V): Indispensable para cerrar el circuito con tu cuerpo. Está en el extremo derecho de la fila de conectores y proporciona 5V.
• Cables de cocodrilo: Para conectar objetos externos (frutas, plastilina, papel de aluminio, etc.).

¡ATENCIÓN! Para que funcione el modo MkMk debemos poner el selector del modo de funcionamiento hacia la derecha, y se nos encenderá el LED testigo en la parte inferior.

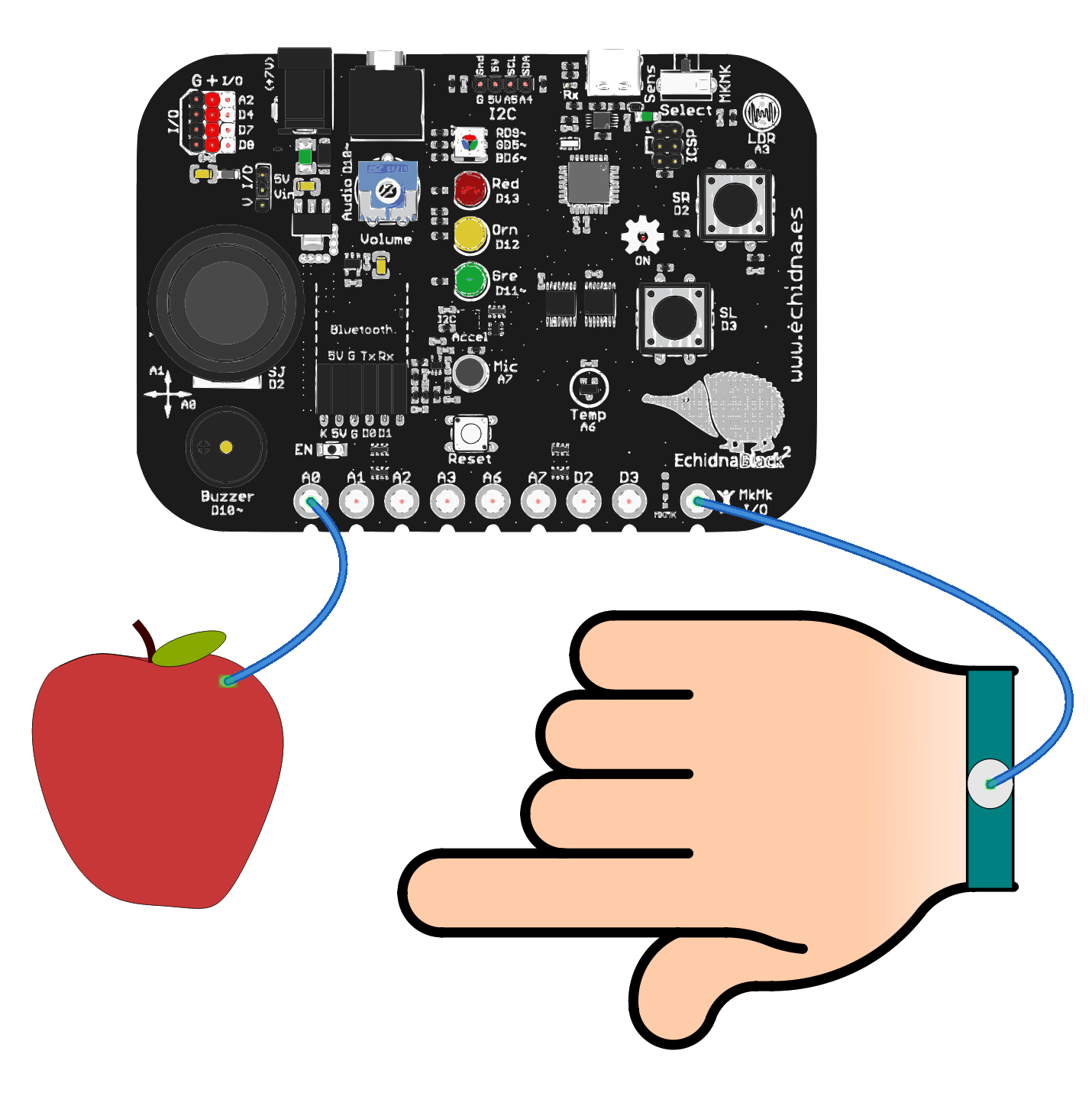

En la imagen, la fruta está conectada a la entrada A0 y la pulsera al conector común MkMk I/O (5V). Al tocar la fruta con la mano, una corriente muy pequeña pasa a través de tu cuerpo, el circuito se cierra y la placa detecta el contacto en la entrada A0.

Programación

Para leer una entrada MkMk usamos el bloque leer MK MK:

En el bloque puedes elegir la entrada: A0, A1, A2, A3, A6, A7, D2 o D3. Devuelve verdadero (1) cuando detecta que el circuito se ha cerrado (la lectura de la entrada supera 350 en una escala de 0 a 1023) y falso (0) cuando el circuito está abierto.

2. Programamos

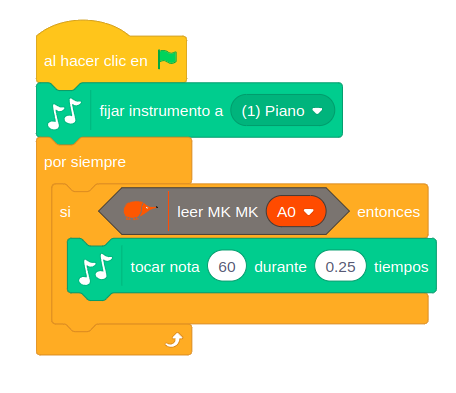

Primero elegimos el instrumento con el bloque fijar instrumento a (1) Piano. Después revisamos continuamente la entrada MkMk A0: cuando detecta contacto, se reproduce la nota 60 (que corresponde a la nota Do central del piano) durante 0.25 tiempos (con el tempo por defecto, 60 pulsos por minuto, equivale a un cuarto de segundo).

Cómo funciona:

El programa revisa continuamente:

SI la entrada MkMk A0 detecta contacto:
    --> Suena la nota 60 (Do central) durante 0.25 tiempos.

Si no hay contacto, no ocurre nada y el programa vuelve a comprobar la entrada.

3. Mejóralo

Prueba a realizar algunas de las siguientes modificaciones al proyecto:

1. Animación en pantalla: Añade un objeto en EchidnaML (un instrumento o una nota musical) que cambie de disfraz, baile o salte en la pantalla cada vez que suene la nota.
2. Luz y sonido: Haz que el LED RGB se ilumine de un color distinto cada vez que toques una tecla de tu piano MkMk.
3. Escala musical: Utiliza los otros conectores disponibles (A1, A2, A3) con otros cables para programar diferentes notas (por ejemplo: Do=60, Re=62, Mi=64, Fa=65) y crea un mini teclado completo.
