2.8 Termómetro de colores

1. Qué vamos a hacer

Vamos a construir un termómetro de colores: el LED RGB de la placa cambiará de color automáticamente según la temperatura ambiente. Se encenderá en azul si hace frío, en verde si la temperatura es agradable y en rojo si hace calor.

1.1 Qué vamos a aprender

• A utilizar el LED RGB y a mezclar sus tres colores (rojo, verde y azul) para conseguir otros.
• A ajustar la intensidad de cada color con valores de 0 a 255.
• A usar el sensor de temperatura como entrada para controlar un actuador.
• A usar un condicional si ... si no dentro de otro para distinguir tres zonas de temperatura.

1.2 Qué vamos a usar

Componentes

• LED RGB: Componente que tiene dentro tres LED: uno rojo (R, Red), uno verde (G, Green) y uno azul (B, Blue). Al mezclar la luz de los tres podemos conseguir más de 16 millones de colores.
• Sensor de temperatura: Mide la temperatura del ambiente en grados Celsius (°C).

Programación

Para controlar el LED RGB usamos el bloque LED R G B, en el que damos a cada color un valor entre 0 (apagado) y 255 (máxima intensidad). Por ejemplo, para conseguir el naranja Echidna mezclamos mucho rojo (254), algo de verde (109) y casi nada de azul (4):

2. Programamos

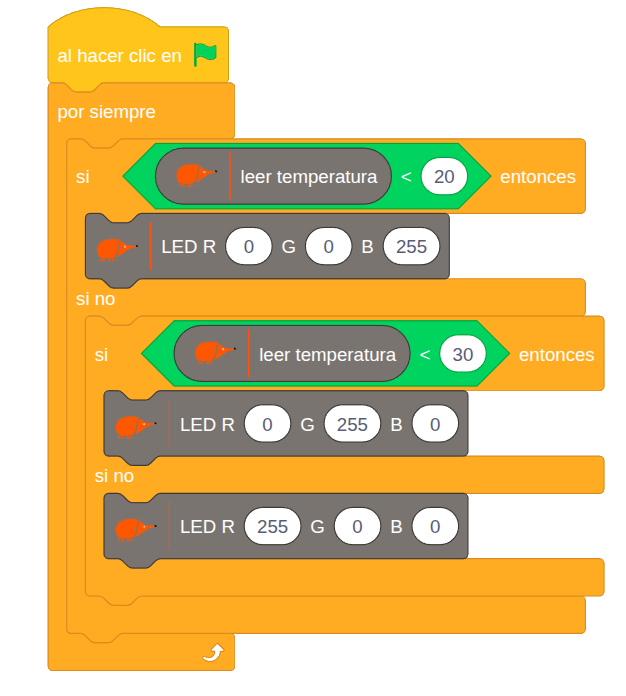

Revisamos continuamente la temperatura y encendemos el LED RGB de un color según la zona en la que esté: para el azul solo damos valor al canal B, para el verde solo al G y para el rojo solo al R.

Cómo funciona:

El programa revisa continuamente:

SI la temperatura es menor de 20 °C (zona fría):
    --> El LED RGB se ilumina en azul.

SI NO:
    SI la temperatura es menor de 30 °C (entre 20 °C y 30 °C, zona agradable):
        --> El LED RGB se ilumina en verde.

    SI NO (30 °C o más, zona caliente):
        --> El LED RGB se ilumina en rojo.

El segundo si ... si no solo se comprueba cuando la temperatura no es menor de 20 °C. Así, con dos condicionales, distinguimos tres zonas.

3. Mejóralo

Prueba a realizar algunas de estas mejoras en tu proyecto de forma autónoma:

1. El echidna avisa: Haz que el echidna del escenario diga "¡Qué frío!", "¡Qué bien se está!" o "¡Qué calor!" según el color que se encienda.
2. Tu paleta de colores: Prueba a mezclar colores en el bloque LED R G B y descubre qué valores necesitas para conseguir amarillo, morado, blanco o tu color favorito. Después úsalos para añadir una zona muy fría (menos de 10 °C) y otra muy caliente (más de 35 °C).
3. Arcoíris: Crea una variable y usa un bucle repetir para que el LED RGB pase poco a poco del azul al rojo, sumando 1 al rojo y restando 1 al azul en cada vuelta.
