2.3 Interruptor de luz

Imagen cabecera Interruptor de luz

1. Qué vamos a hacer

Vamos a programar un sistema de encendido y apagado manual con dos botones:

  • Al presionar el pulsador derecho (SR), el LED rojo se encenderá.
  • Al presionar el pulsador izquierdo (SL), el LED rojo se apagará.

1.1 Qué vamos a aprender

  • A leer entradas digitales (saber si un botón está presionado o no).
  • A diferenciar claramente entre una Entrada (Input) y una Salida (Output) en robótica:
    • Entrada (SR y SL): Detecta la orden del usuario.
    • Salida (LED rojo): Produce la respuesta (luz).
  • A tomar decisiones en el programa mediante el bloque condicional si ... si no: si se cumple la condición se ejecuta una parte del programa y, si no, la otra.
  • A utilizar condicionales anidados (si ... si no y dentro otro si).
  • A controlar el estado de un actuador (LED) mediante eventos físicos (pulsaciones).

1.2 Qué vamos a usar

Componentes

  • Pulsador SR (Switch Right / Derecho): Para encender el LED.
  • Pulsador SL (Switch Left / Izquierdo): Para apagar el LED.
  • LED rojo: Componente que cambia de estado según el botón pulsado.

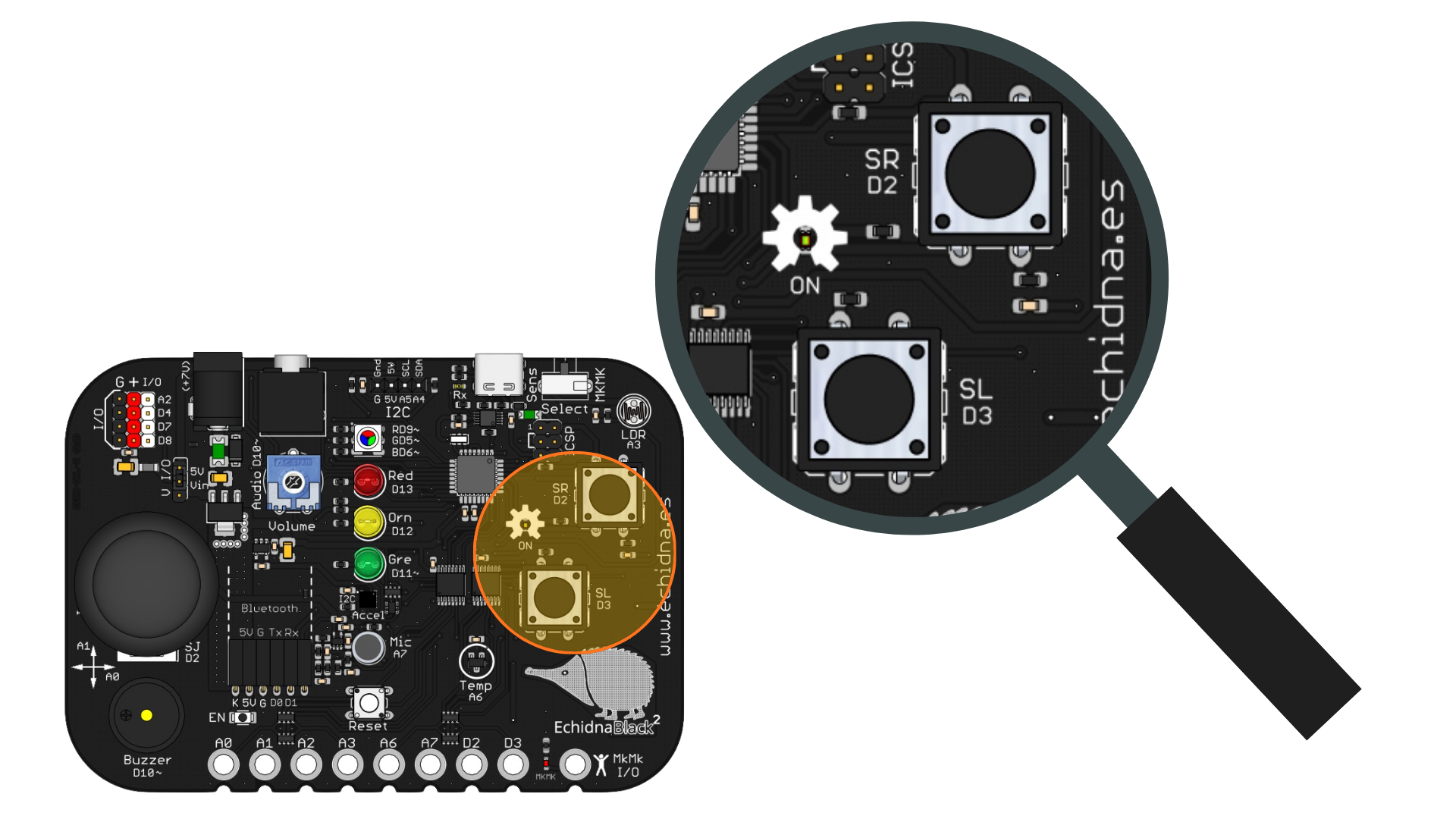

Pulsadores en EchidnaBlack2

Programación

Para leer el estado de los pulsadores usamos el bloque ¿botón SL pulsado?:

Bloque ¿botón pulsado?

En el bloque puedes elegir el pulsador SL o SR. Devuelve verdadero (1) si está pulsado y falso (0) si no lo está.

2. Programamos

El programa comprueba si el pulsador derecho está presionado; en ese caso, enciende el LED rojo. Si no lo está y presionamos el pulsador izquierdo, el LED se apaga.

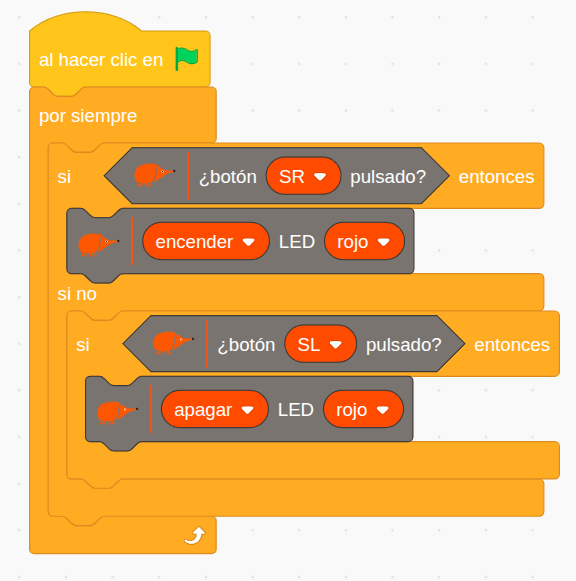

Bloques programación pulsadores

Cómo funciona:

El programa revisa continuamente:

SI el pulsador derecho (SR) está presionado:
    --> Enciende el LED rojo inmediatamente.

SI NO (es decir, si SR no está presionado el programa comprueba la segunda condición):
    SI el pulsador izquierdo (SL) está presionado:
        --> Apaga el LED rojo.

3. Mejóralo

Prueba a realizar algunas de las siguientes modificaciones al proyecto:

  1. Luz cruzada (biestable): Añade el LED verde al programa para que funcionen de forma alterna:
    • Al pulsar SR: LED rojo encendido y LED verde apagado.
    • Al pulsar SL: LED rojo apagado y LED verde encendido.
  2. LED virtual en pantalla: Crea un objeto en EchidnaML que cambie de disfraz (encendido/apagado) al mismo tiempo que cambia el LED físico de la placa.
  3. Pulsador con memoria (conmutador): Programa un solo pulsador (por ejemplo, SL) para que funcione como el interruptor de la luz de tu habitación: la primera vez que lo pulsas enciende el LED, y al volverlo a pulsar lo apaga.

Ayuda: esta última mejora es más compleja, así que te dejamos una posible solución:

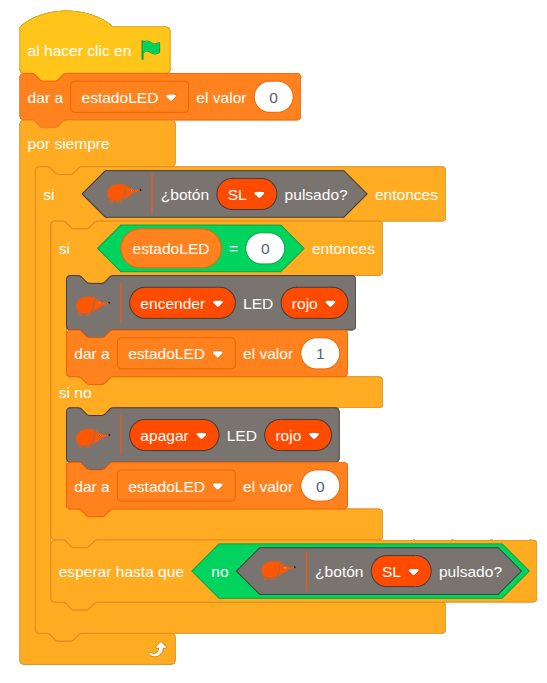

Bloques programación pulsador con memoria

La clave es la variable estadoLED, que recuerda si el LED está apagado (0) o encendido (1). Cada vez que pulsamos SL, el programa cambia el LED al estado contrario y actualiza la variable. El bloque esperar hasta que no ¿botón SL pulsado? hace que el programa espere a que soltemos el pulsador; sin él, mientras lo mantenemos pulsado el LED se encendería y apagaría muchas veces seguidas.
