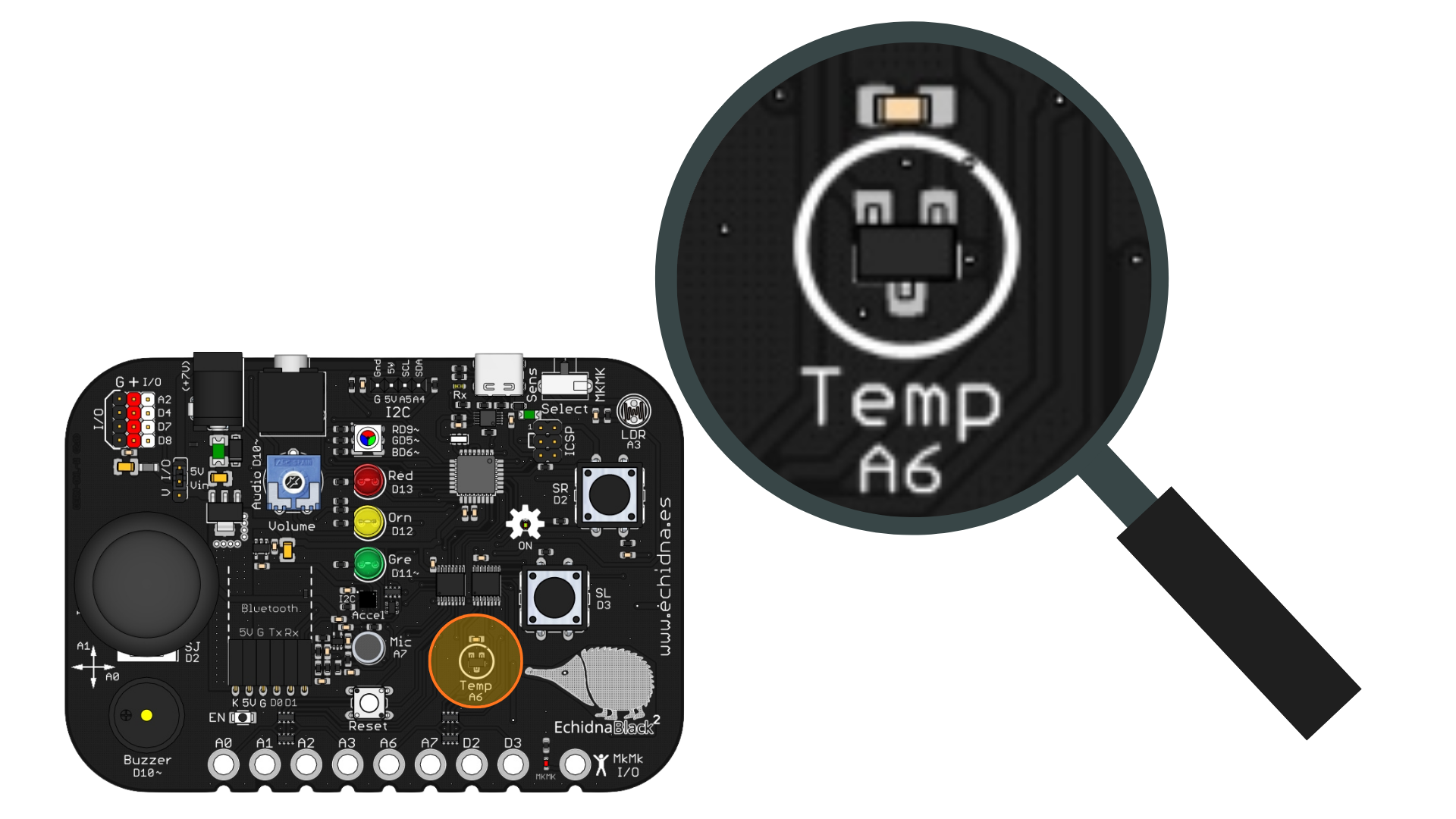

4.1.7 Sensor de temperatura: El echidna dice la temperatura
COMPONENTE:

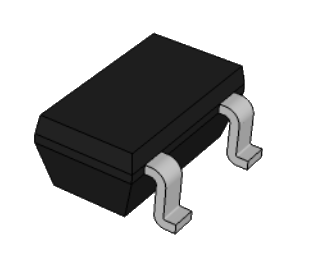

El MCP9700T es un sensor que entrega un voltaje analógico proporcional a la temperatura en grados Celsius (°C).
- Sensibilidad: cada 10 mV equivalen a 1°C.
- Offset: posee un voltaje de 500 mV (0.5V) a 0°C.
Fórmula de Conversión: la temperatura en grados Celsius se calcula como: T(°C)=(V −0.5)×100.
BLOQUE DE PROGRAMACIÓN:
Para leer la temperatura podemos usar el siguiente bloque.
El bloque utiliza la fórmula de conversión anterior para convertir la tensión de lectura en voltios a °C.
Puedes activar la casilla de verificación para ver el valor registrado.

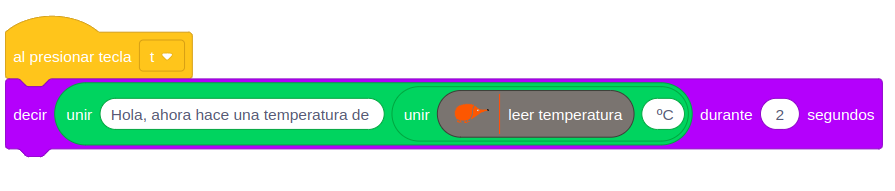

EJEMPLO: El echidna dice la temperatura
En el ejemplo el echidna nos dice qué temperatura hace cuando pulsamos la letra "t" del teclado del ordenador.
