4.1.4 Sensor de Luz (LDR): Interruptor crepuscular
COMPONENTE:

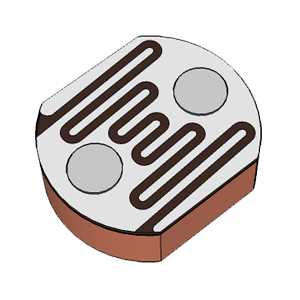

LDR es el acrónimo de “Light Dependent Resistor” (resistencia dependiente de la luz), y es una resistencia cuyo valor depende de la cantidad de luz que incide sobre ella.

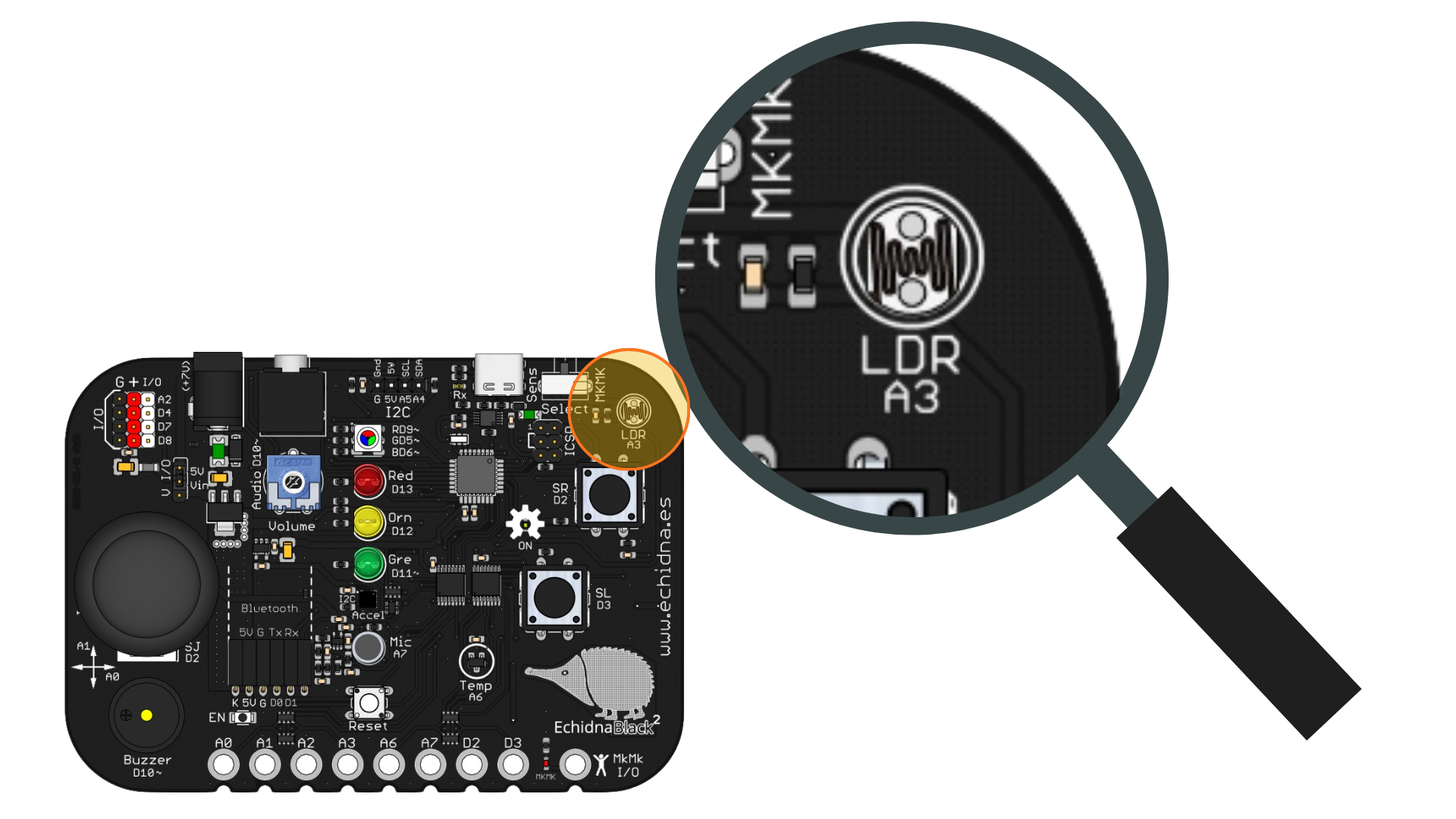

En la placa EchidnaBlack2 podemos encontrar la LDR en la esquina superior derecha.
BLOQUE DE PROGRAMACIÓN:
Para leer el valor del sensor podemos usar el siguiente bloque:
Puedes activar la casilla de verificación para ver el valor registrado.
Valores: el sensor de luz proporciona valores bajos con poca luz y valores altos con mucha luz. Con una variabilidad entre 0 (no hay luz) y 1023 (mucha luz).
- 0 ausencia de luz
- 1023 mucha luz

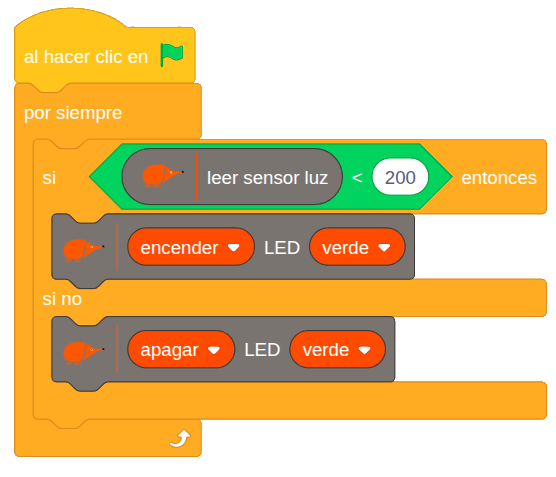

EJEMPLO: Interruptor crepuscular
Este ejemplo muestra cómo controlar automáticamente el encendido de un LED en función de la intensidad de la luz ambiental detectada por la LDR.
Lógica de programación:
El programa revisa continuamente:
SI el sensor de luz registra valores menores de 200:
--> Se enciende el LED verde.
SI NO (si registra valores mayores):
--> Se apaga el LED.
El valor 200 actúa como el umbral que define cuándo debe encenderse o apagarse la luz.
