2.10 Vúmetro

1. Qué vamos a hacer

Vamos a construir un vúmetro o semáforo de ruido, que muestra con los LED de la placa cuánto ruido hay a nuestro alrededor. Con silencio se encenderá solo el LED verde; si el ruido aumenta, se encenderá también el naranja; y si hay mucho ruido, se encenderán los tres LED.

1.1 Qué vamos a aprender

• A utilizar el micrófono para medir la intensidad del sonido.
• A cambiar la referencia de las entradas analógicas para medir señales pequeñas con más precisión.
• A usar if, else if y else para distinguir tres niveles.
• A trabajar con umbrales numéricos para definir estados (silencio, ruido moderado y mucho ruido).
• A entender por qué algunas señales, como el sonido, cambian constantemente.

1.2 Qué vamos a usar

Componentes

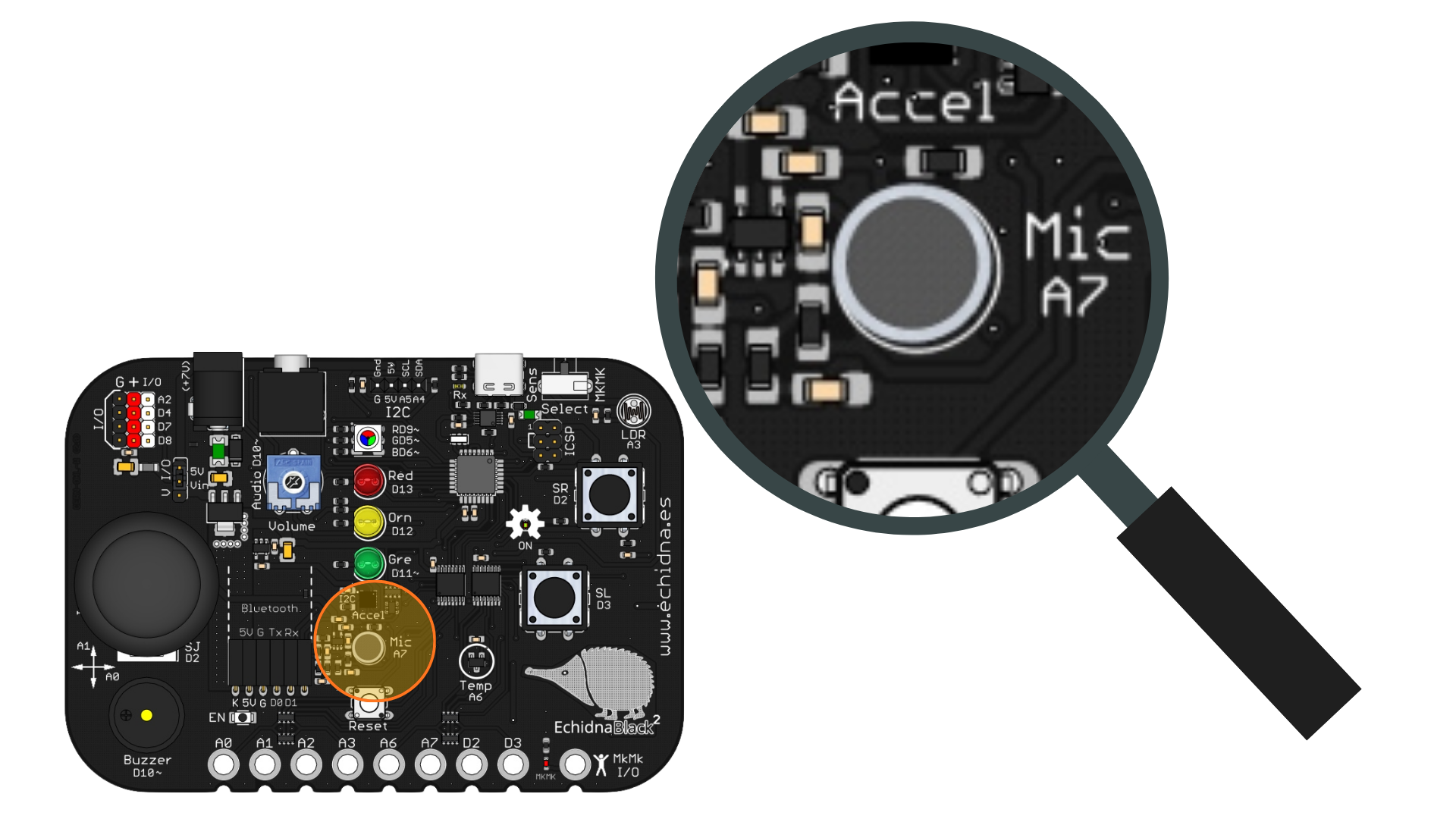

• Micrófono (pin A7): Convierte las vibraciones del sonido en una señal eléctrica. Da valores bajos con silencio y valores más altos cuanto más intenso es el sonido.
• LED verde (pin 11), naranja (pin 12) y rojo (pin 13): Nos indicarán el nivel de ruido.

Programación

El micrófono está en un pin analógico (ver la tabla de pines de la Introducción), así que lo leemos con analogRead. El problema es que su señal es muy pequeña: con la configuración normal, analogRead reparte los valores de 0 a 1023 entre 0 y 5 V, y el micrófono apenas llega a dar unos pocos valores. Para solucionarlo usamos la función analogReference(tipo):

• tipo: la tensión de referencia, es decir, la tensión que corresponde al valor máximo, 1023. Con INTERNAL usamos una referencia interna de 1,1 V en lugar de 5 V.

Así, los valores de 0 a 1023 se reparten entre 0 y 1,1 V, y la misma señal del micrófono nos da valores casi cinco veces más grandes. La referencia se cambia una sola vez, en setup(), y afecta a todas las lecturas con analogRead.

2. Programamos

Revisamos continuamente el valor del micrófono y, según el nivel de ruido, encendemos o apagamos cada uno de los tres LED.

Escribe el siguiente código en Arduino IDE y cárgalo en la placa:

// Vúmetro: los LED verde, naranja y rojo indican el nivel de ruido

const int microfono = A7;   // micrófono conectado al pin A7
const int ledVerde = 11;    // LED verde conectado al pin 11
const int ledNaranja = 12;  // LED naranja conectado al pin 12
const int ledRojo = 13;     // LED rojo conectado al pin 13

const int umbralSilencio = 2;  // por debajo de este valor hay silencio
const int umbralRuido = 20;    // por debajo de este valor el ruido es moderado

int valorSonido = 0;  // guarda el valor que lee el micrófono

void setup() {
  pinMode(ledVerde, OUTPUT);
  pinMode(ledNaranja, OUTPUT);
  pinMode(ledRojo, OUTPUT);
  analogReference(INTERNAL);  // referencia de 1,1 V: el micrófono da valores más altos
}

void loop() {
  // lee el micrófono
  valorSonido = analogRead(microfono);

  if (valorSonido < umbralSilencio) {
    // silencio: solo el LED verde
    digitalWrite(ledVerde, HIGH);
    digitalWrite(ledNaranja, LOW);
    digitalWrite(ledRojo, LOW);
  } else if (valorSonido < umbralRuido) {
    // ruido moderado: verde y naranja
    digitalWrite(ledVerde, HIGH);
    digitalWrite(ledNaranja, HIGH);
    digitalWrite(ledRojo, LOW);
  } else {
    // mucho ruido: los tres LED
    digitalWrite(ledVerde, HIGH);
    digitalWrite(ledNaranja, HIGH);
    digitalWrite(ledRojo, HIGH);
  }
}

Cómo funciona:

Las constantes (líneas 3 a 9): guardan los pines del micrófono y de los tres LED, y los dos umbrales que separan los niveles de ruido.

La variable (línea 11): valorSonido guarda el valor que lee el micrófono en cada momento.

La función setup() (líneas 13 a 18): configura los tres LED como salidas y cambia la referencia de las entradas analógicas a 1,1 V con analogReference(INTERNAL).

La función loop() (líneas 20 a 40): lee el micrófono con analogRead y compara el valor con los umbrales usando if, else if y else: el programa comprueba las condiciones en orden y ejecuta solo la primera que se cumple. El programa revisa continuamente:

SI el micrófono registra valores menores de 2 (silencio):
    --> Se enciende el LED verde y se apagan el naranja y el rojo.

SI NO, SI registra valores menores de 20 (entre 2 y 20, ruido moderado):
    --> Se encienden los LED verde y naranja y se apaga el rojo.

SI NO (20 o más, mucho ruido):
    --> Se encienden los tres LED.

Es probable que veas que los LED parpadean aunque el ruido sea constante. Esto ocurre porque la señal del sonido cambia muy deprisa: el micrófono capta las vibraciones de la onda sonora y cada lectura da un valor distinto. En la primera propuesta de Mejóralo aprenderás a solucionarlo.

3. Mejóralo

Prueba a realizar algunas de las siguientes modificaciones al proyecto:

1. Calibra tu aula: Observa qué valores mide el micrófono con silencio, hablando en voz baja y dando una palmada, y ajusta los umbrales (2 y 20) para que el vúmetro funcione bien en tu clase.

   Pista: envía el valor del micrófono al ordenador con Serial.begin(9600) en setup() y Serial.println(valorSonido) en loop(), como en el proyecto El echidna dice la temperatura. Además del Monitor serie, prueba el Serial Plotter (menú Herramientas > Serial Plotter), que dibuja los valores como una gráfica y deja ver muy bien cómo cambia el sonido.

2. Una lectura más estable: Para que los LED no parpadeen, en lugar de usar cada lectura del micrófono, calcula la media de varias (por ejemplo, de 32) y usa esa media en los condicionales.

   Pista: necesitas una variable que vaya sumando las lecturas (suma). Pon la suma a 0, haz las lecturas con un bucle for, como en el proyecto Brillo LED, y al terminar divide la suma entre el número de lecturas.

3. Encendido por palmada: Programa un interruptor que funcione con palmadas: con una palmada, el LED rojo se enciende, y con otra palmada, se apaga.

   Pista: una palmada da un valor muy alto en el micrófono, así que basta con un solo umbral. Necesitas una variable que recuerde si el LED está encendido o apagado, como en el pulsador con memoria del proyecto Interruptor de luz. Después de cada palmada, espera un poco con delay para que el final del sonido no cuente como otra palmada.
