2.3 Interruptor de luz

1. Qué vamos a hacer

Vamos a programar un sistema de encendido y apagado manual con dos botones:

• Al presionar el pulsador derecho (SR), el LED rojo se encenderá.
• Al presionar el pulsador izquierdo (SL), el LED rojo se apagará.

1.1 Qué vamos a aprender

• A leer entradas digitales (saber si un botón está presionado o no).
• A diferenciar claramente entre una Entrada (Input) y una Salida (Output) en robótica:
  • Entrada (SR y SL): Detecta la orden del usuario.
  • Salida (LED rojo): Produce la respuesta (luz).
• A tomar decisiones en el programa mediante la estructura condicional if ... else (si ... si no): si se cumple la condición se ejecuta una parte del programa y, si no, la otra.
• A utilizar condicionales anidados (un if dentro de otro).
• A guardar valores que cambian en variables.
• A controlar el estado de un actuador (LED) mediante eventos físicos (pulsaciones).

1.2 Qué vamos a usar

Componentes

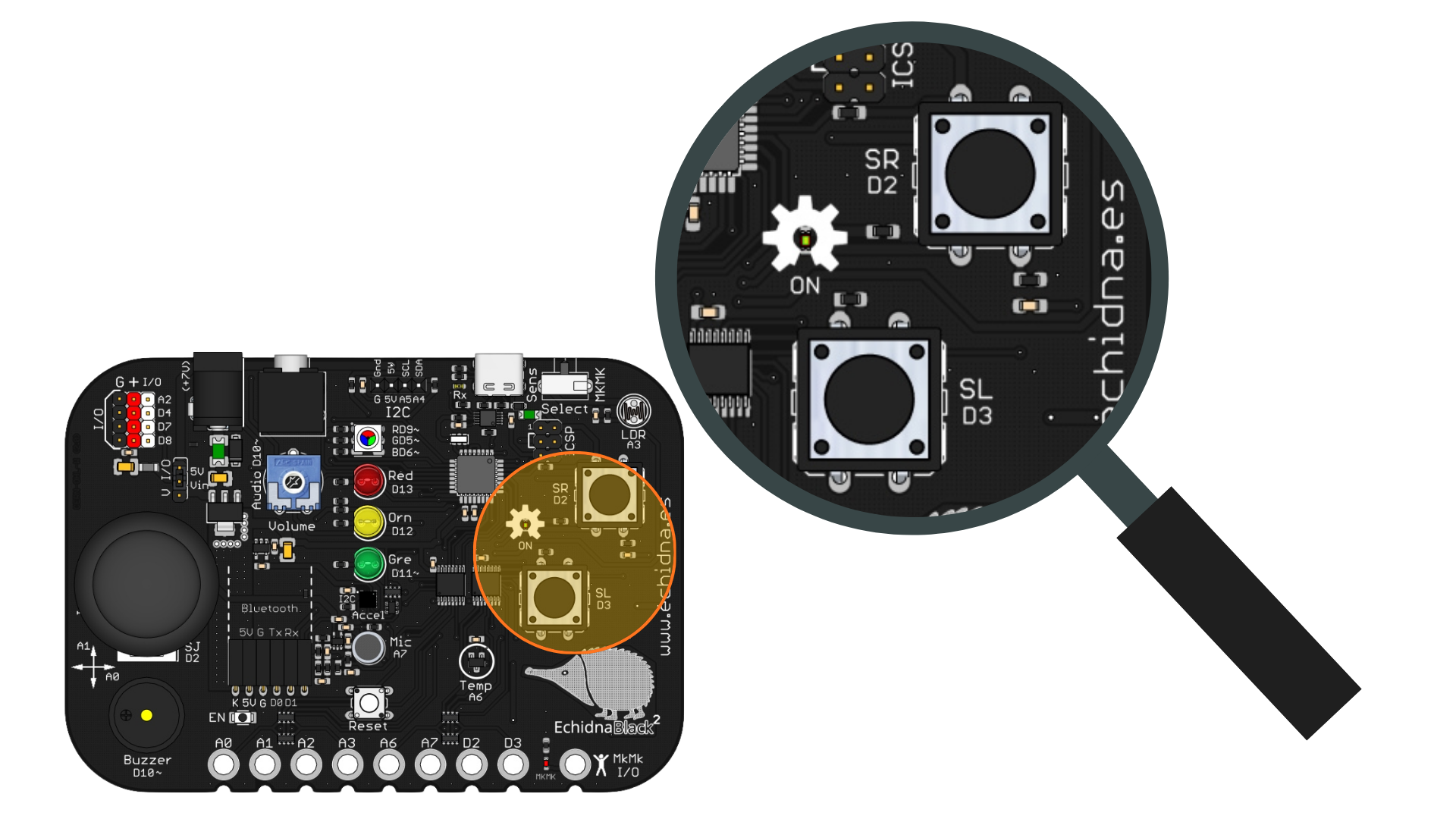

• Pulsador SR (Switch Right / Derecho, pin 2): Para encender el LED.
• Pulsador SL (Switch Left / Izquierdo, pin 3): Para apagar el LED.
• LED rojo (pin 13): Componente que cambia de estado según el botón pulsado.

Programación

Los pines de los pulsadores son entradas, así que en setup() los configuramos con pinMode(pin, INPUT). Para leer el estado de un pulsador usamos la función digitalRead(pin):

• pin: el número del pin del pulsador (SR, el 2; SL, el 3).
• Devuelve HIGH si el pulsador está pulsado y LOW si no lo está.

2. Programamos

El programa comprueba si el pulsador derecho está presionado; en ese caso, enciende el LED rojo. Si no lo está y presionamos el pulsador izquierdo, el LED se apaga.

Escribe el siguiente código en Arduino IDE y cárgalo en la placa:

// Interruptor de luz: SR enciende el LED rojo y SL lo apaga

const int pulsadorSR = 2;  // pulsador derecho conectado al pin 2
const int pulsadorSL = 3;  // pulsador izquierdo conectado al pin 3
const int ledRojo = 13;    // LED rojo conectado al pin 13

int estadoSR = LOW;  // guarda si SR está pulsado (HIGH) o no (LOW)
int estadoSL = LOW;  // guarda si SL está pulsado (HIGH) o no (LOW)

void setup() {
  pinMode(pulsadorSR, INPUT);  // los pulsadores son entradas
  pinMode(pulsadorSL, INPUT);
  pinMode(ledRojo, OUTPUT);    // el LED es una salida
}

void loop() {
  // lee el estado de los dos pulsadores
  estadoSR = digitalRead(pulsadorSR);
  estadoSL = digitalRead(pulsadorSL);

  if (estadoSR == HIGH) {
    digitalWrite(ledRojo, HIGH);  // SR pulsado: enciende el LED
  } else {
    if (estadoSL == HIGH) {
      digitalWrite(ledRojo, LOW);  // SL pulsado: apaga el LED
    }
  }
}

Cómo funciona:

Las constantes (líneas 3 a 5): guardan los pines de los dos pulsadores y del LED rojo.

Las variables (líneas 7 y 8): estadoSR y estadoSL guardan lo que leemos en cada pulsador. A diferencia de las constantes, su valor cambia mientras el programa funciona: HIGH si el pulsador está pulsado y LOW si no lo está.

La función setup() (líneas 10 a 14): configura los pines de los pulsadores como entradas (INPUT), porque la placa lee por ellos, y el del LED como salida (OUTPUT).

La función loop() (líneas 16 a 28): primero lee los dos pulsadores con digitalRead y guarda el resultado en las variables. Después decide qué hacer con if ... else. Entre los paréntesis del if va la condición: estadoSR == HIGH se cumple si SR está pulsado (con == comparamos si dos valores son iguales). El programa revisa continuamente:

SI el pulsador derecho (SR) está presionado:
    --> Enciende el LED rojo inmediatamente.

SI NO (es decir, si SR no está presionado el programa comprueba la segunda condición):
    SI el pulsador izquierdo (SL) está presionado:
        --> Apaga el LED rojo.

Si no pulsamos ninguno, el programa no cambia el LED, que se queda como estaba.

3. Mejóralo

Prueba a realizar algunas de las siguientes modificaciones al proyecto:

1. Luz cruzada (biestable): Añade el LED verde al programa para que funcionen de forma alterna:

   • Al pulsar SR: LED rojo encendido y LED verde apagado.
   • Al pulsar SL: LED rojo apagado y LED verde encendido.

   Pista: declara una constante para el LED verde (pin 11), configúralo como salida y, dentro de cada if, cambia los dos LED.

2. Los dos a la vez: Haz que, si pulsas SR y SL a la vez, se encienda el LED naranja, y que se apague en cuanto sueltes alguno de los dos.

   Pista: para que se cumplan dos condiciones a la vez se usa && («y»): if (estadoSR == HIGH && estadoSL == HIGH). Usa un else para apagar el LED naranja cuando no se cumpla.

3. Pulsador con memoria (conmutador): Programa un solo pulsador (por ejemplo, SL) para que funcione como el interruptor de la luz de tu habitación: la primera vez que lo pulsas enciende el LED, y al volverlo a pulsar lo apaga.

   Pista: necesitas una variable que recuerde si el LED está encendido o apagado, y esperar a que sueltes el pulsador antes de seguir con while, que repite lo que tiene dentro mientras se cumpla la condición.
