2.6 Interruptor crepuscular

1. Qué vamos a hacer

Vamos a programar un sistema automático similar al de las farolas de la calle: el LED verde se encenderá automáticamente cuando la luz ambiental baje (de noche) y se apagará cuando haya suficiente luz (de día).

1.1 Qué vamos a aprender

• A programar un sistema automático que reaccione al entorno.
• A utilizar el sensor de luz (LDR) para medir la iluminación ambiental.
• A leer entradas analógicas, que dan valores intermedios y no solo HIGH o LOW.
• A usar un operador de comparación (<) para que el condicional if ... else decida a partir de la lectura de un sensor.
• A trabajar con umbrales numéricos para definir estados (día/noche).

1.2 Qué vamos a usar

Componentes

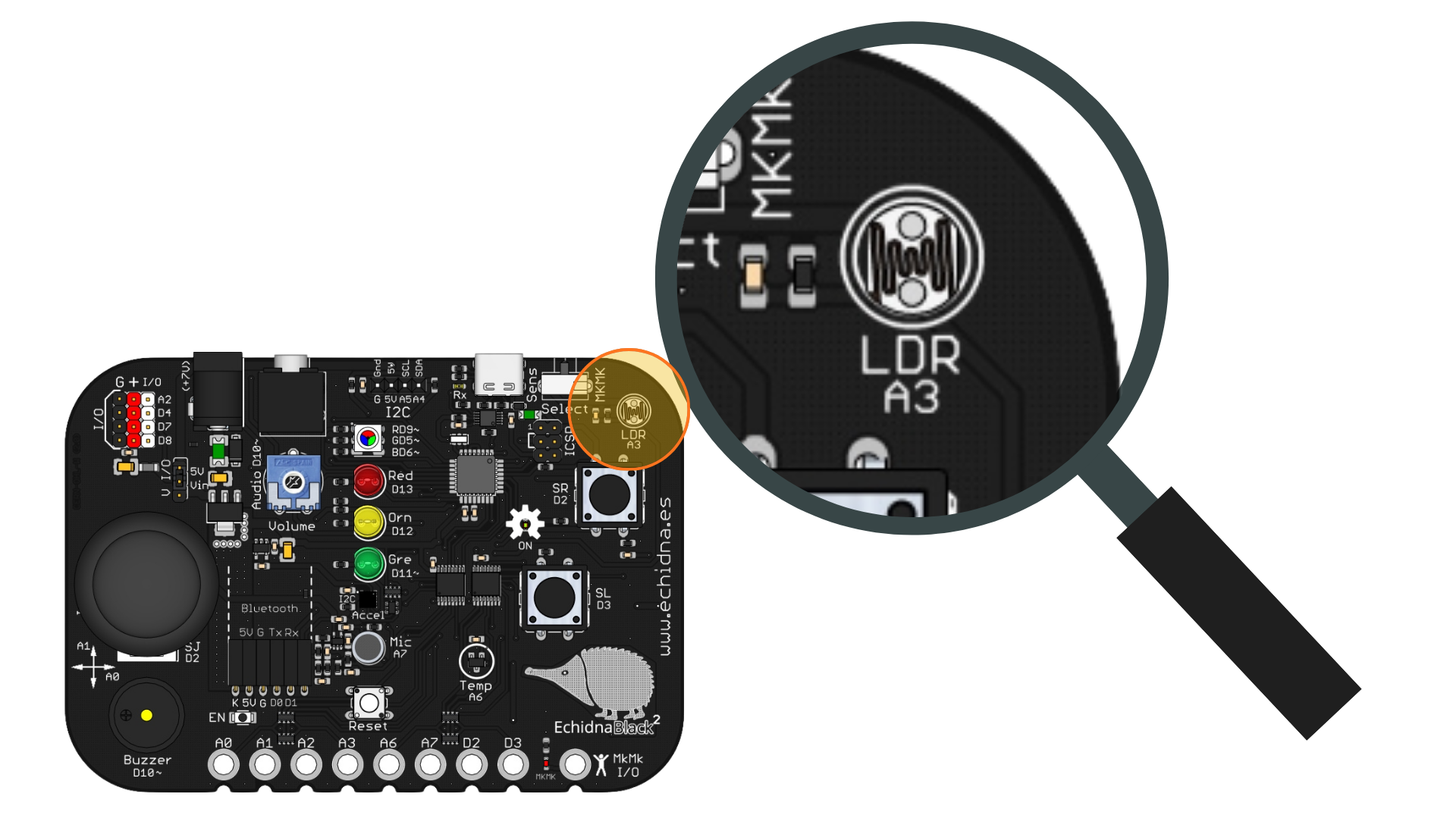

• Sensor de luz (LDR, pin A3): Mide la cantidad de luz que recibe. Cuanto más oscuro esté el entorno, menor será el valor que leemos.
• LED verde (pin 11): Funcionará como nuestra luz automática.

Programación

El sensor de luz está en un pin de tipo Analógico (ver la tabla de pines de la Introducción). Para leerlo usamos la función analogRead(pin):

• pin: el pin analógico del sensor, el A3.
• Devuelve un número entre 0 (no hay luz) y 1023 (mucha luz).

Los pines analógicos son entradas por defecto, así que no hace falta configurarlos con pinMode.

2. Programamos

El programa revisa continuamente el valor del sensor de luz: si es menor que un cierto umbral, enciende el LED; en caso contrario, lo apaga.

Escribe el siguiente código en Arduino IDE y cárgalo en la placa:

// Interruptor crepuscular: el LED verde se enciende cuando hay poca luz

const int sensorLuz = A3;  // sensor de luz (LDR) conectado al pin A3
const int ledVerde = 11;   // LED verde conectado al pin 11

const int umbral = 200;  // por debajo de este valor consideramos que es de noche

int valorLuz = 0;  // guarda la luz que mide el sensor (de 0 a 1023)

void setup() {
  pinMode(ledVerde, OUTPUT);  // el LED es una salida
}

void loop() {
  // lee la cantidad de luz
  valorLuz = analogRead(sensorLuz);

  if (valorLuz < umbral) {
    digitalWrite(ledVerde, HIGH);  // poca luz (de noche): enciende el LED
  } else {
    digitalWrite(ledVerde, LOW);   // mucha luz (de día): apaga el LED
  }
}

Cómo funciona:

Las constantes (líneas 3 a 6): guardan los pines del sensor de luz y del LED verde, y el umbral, el valor que separa el día de la noche. Al tenerlo en una constante, si queremos ajustarlo solo hay que cambiar un número.

La variable (línea 8): valorLuz guarda la luz que mide el sensor, un número entre 0 y 1023.

La función setup() (líneas 10 a 12): configura el pin del LED como salida (OUTPUT). El sensor no necesita pinMode, porque está en un pin analógico.

La función loop() (líneas 14 a 23): lee el sensor con analogRead y guarda el resultado en valorLuz. Después, con if ... else, lo compara con el umbral. El operador < («menor que») comprueba si valorLuz es más pequeño que umbral. El programa revisa continuamente:

SI el sensor de luz registra valores menores de 200:
    --> Se enciende el LED verde.

SI NO (si registra valores mayores o iguales a 200):
    --> Se apaga el LED verde.

El valor 200 actúa como el umbral que define cuándo debe encenderse o apagarse la luz.

3. Mejóralo

Prueba a realizar algunas de las siguientes modificaciones al proyecto:

1. Lee el sensor y calibra tu aula: Averigua qué valores lee el sensor de luz en tu mesa, con la mano encima y sin ella, y ajusta el umbral para que la luz se encienda solo cuando tapes el sensor con la mano.

   Pista: para ver el valor del sensor en el ordenador, usa el Monitor serie. En setup(), abre la comunicación con Serial.begin(9600); en loop(), escribe un texto con Serial.print("texto") y el valor con Serial.println(valorLuz), que además salta a la línea siguiente. Después de cargar el programa, abre el Monitor serie (menú Herramientas > Monitor Serie) con la velocidad en 9600 baudios. Elige un umbral entre el valor con la mano encima y el valor sin ella.

2. Luz blanca: Sustituye el LED verde por el LED RGB para que ilumine más: cuando haya oscuridad, se encenderá en color blanco, y cuando haya mucha luz, se apagará.

   Pista: el LED RGB tiene tres colores, cada uno en su pin: rojo en el 9, verde en el 5 y azul en el 6. Si encendemos los tres a la vez con digitalWrite, se mezclan y vemos luz blanca.

3. Medidor de luz: Convierte la placa en un medidor de luz: cuanta más luz haya, más LED se encenderán. Con muy poca luz, ninguno; con algo de luz, el verde; con bastante, el verde y el naranja; y con mucha luz, los tres (verde, naranja y rojo).

   Pista: necesitas varios umbrales (por ejemplo, 200, 500 y 800). Para comprobar varias condiciones una detrás de otra, usa else if («si no, si»): el programa comprueba cada condición en orden y ejecuta solo la primera que se cumple.
