2.1 Hola Mundo

1. Qué vamos a hacer

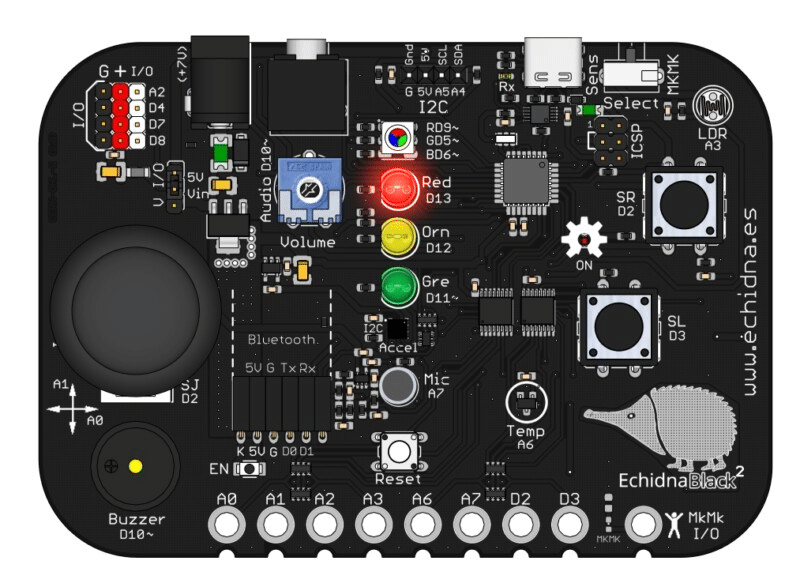

En este primer proyecto haremos que el LED rojo de la placa EchidnaBlack2 se encienda y se apague de forma continua (parpadeo).

1.1 Qué vamos a aprender

• A crear nuestro primer programa en Arduino IDE.
• A utilizar la función loop(), que se repite para siempre, para realizar una programación cíclica (tareas que se repiten sin fin).
• A controlar el estado (encendido/apagado) de un componente de la placa.

1.2 Qué vamos a usar

Componentes

• LED rojo (pin 13): Se enciende y se apaga para crear el parpadeo.

Programación

Para encender y apagar los LED usamos la función digitalWrite(pin, valor):

• pin: el número del pin al que está conectado el LED (el rojo, el 13).
• valor: HIGH para encender el LED (el pin da 5 V) o LOW para apagarlo (el pin da 0 V).

2. Programamos

Este programa utiliza un bucle continuo para ejecutar la siguiente secuencia lógica, creando un parpadeo constante en el LED rojo.

Escribe el siguiente código en Arduino IDE y cárgalo en la placa:

// Hola Mundo: enciende y apaga el LED rojo cada segundo

const int ledRojo = 13;  // LED rojo conectado al pin 13

// setup() se ejecuta una sola vez, al encender la placa
void setup() {
  pinMode(ledRojo, OUTPUT);  // el pin del LED es una salida
}

// loop() se repite una y otra vez, para siempre
void loop() {
  digitalWrite(ledRojo, HIGH);  // enciende el LED
  delay(1000);                  // espera 1 segundo (1000 ms)
  digitalWrite(ledRojo, LOW);   // apaga el LED
  delay(1000);                  // espera 1 segundo
}

Cómo funciona:

Las líneas que empiezan por // son comentarios: explican el programa a las personas que lo leen y la placa no las ejecuta.

La constante ledRojo (línea 3): guarda el número del pin del LED rojo. Así, en el resto del programa escribimos ledRojo en lugar de 13, el código se entiende mejor y, si cambiara el pin, solo tendríamos que cambiarlo en un sitio.

La función setup() (líneas 6 a 8): se ejecuta una sola vez, al encender la placa o al cargar el programa. Con pinMode(ledRojo, OUTPUT) indicamos que el pin del LED es una salida: la placa va a enviar señales por él.

La función loop() (líneas 11 a 16): crea un ciclo infinito que ejecuta los pasos en orden, de arriba a abajo:

1. digitalWrite(ledRojo, HIGH): Envía la señal para encender el LED.
2. delay(1000): Mantiene el LED encendido durante un segundo. El tiempo de delay se indica en milisegundos (1000 ms = 1 s).
3. digitalWrite(ledRojo, LOW): Envía la señal para apagar el LED.
4. delay(1000): Mantiene el LED apagado durante un segundo antes de volver al paso 1.

3. Mejóralo

Una vez que consigas hacer parpadear el LED, prueba a realizar estas modificaciones por tu cuenta:

1. Ritmo rápido: Cambia el tiempo de espera a 0.2 segundos. ¿Qué le ocurre al parpadeo? ¿Qué ocurre si sigues bajando el tiempo de espera?

   Pista: recuerda que delay cuenta en milisegundos: 0,2 segundos son 200.

2. Sombra de señal: Intenta que el LED esté encendido mucho tiempo (2 segundos) y apagado muy poco tiempo (0.1 segundos).

   Pista: cada delay controla una fase: el primero, cuánto tiempo está encendido el LED, y el segundo, cuánto tiempo está apagado.

3. Parpadeo alterno: Haz que el LED rojo y el LED verde se enciendan por turnos: cuando uno está encendido, el otro está apagado.

   Pista: declara otra constante para el LED verde (pin 11) y no olvides indicar en setup() que su pin también es una salida.
